Статические преобразователи частоты типа ПЧ-ТТПТР для высокоскоростных и общепромышленных асинхронных электродвигателей мощностью до 100 кВт.
Скачать описание PCH-TTPTR.pdf (3,24 Mb)
Регулируемый асинхронный электропривод с использованием преобразователей серии ПЧ-ТТПТР обеспечивает:
- экономию энергии до 50% в насосных агрегатах систем горячего и холодного водоснабжения;
- существенное увеличение срока службы электродвигателя и механизма в целом, благодаря исключению динамических ударов, имеющих место при прямых пусках двигателей;
- надежную работу скоростных (до 120000 об/мин) электрошпинделей зарубежных и отечественных фирм;
- возможность работы в запыленной, содержащей пары масла и влагу среде благодаря высокой степени защиты;
- поддержка заданного технологического параметра (давление, температура, расход, скорость и др.) благодаря встроенному ПИ-регулятору, с регулируемым ограничением максимального значения технологического параметра при потере сигнала обратной связи;
- устойчивую работу при значительных провалах напряжения питающей сети.
Преобразователи имеют:
- встроенную коммутационную защитную аппаратуру;
- развитую систему сигнализации и диагностики;
- встроенный блок торможения с резистором для рассеивания энергии при торможении;
- высокую степень монтажной и эксплуатационной готовности.
Преобразователи имеют следующие виды защит:
- от перегрузки по току силовых транзисторов;
- от короткого замыкания на "землю";
- от недопустимого снижения напряжения питающей сети;
- от перегрева;
- от максимального тока и перенапряжений;
- от токовой перегрузки недопустимой кратности и длительности.
| Параметры | 20-380- 2000 |
30-380- 2000 |
75-380- 1000 |
110-380- 400 |
150-380- 400 |
180-380- 400 |
| Напряжение питающей сети, В | 3x380 +10-15 % | |||||
| Частота питающей сети, Гц | 50, 60 | |||||
| Номинальная выходная мощность, кВа | 13 | 20 | 50 | 73 | 100 | 120 |
| Максимальное выходное напряжение*, В | 380 | |||||
| Максимальная выходная частота**, Гц | 2000 | 2000 | 1000 | 400 | 400 | 400 |
| Номинальный выходной ток, А | 20 | 30 | 75 | 110 | 150 | 180 |
| Мощность электродвигателя, кВт | 7,5;11 | 15 | 22;30;37 | 45;55 | 75 | 90 |
| Диапазон регулирования напряжения и частоты | 40 | |||||
| Перегрузочная способность | 1,25 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
| Рабочая температура, С | -40...+40 | |||||
| Конструктивное исполнение | IP54; IP00 | IP23; IP00 | IP54 | IP54 | IP54 | IP54 |

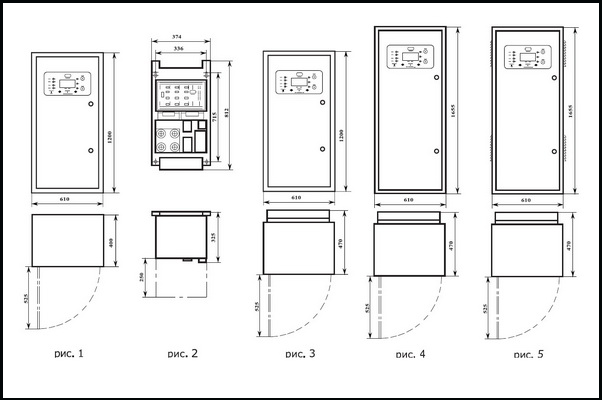

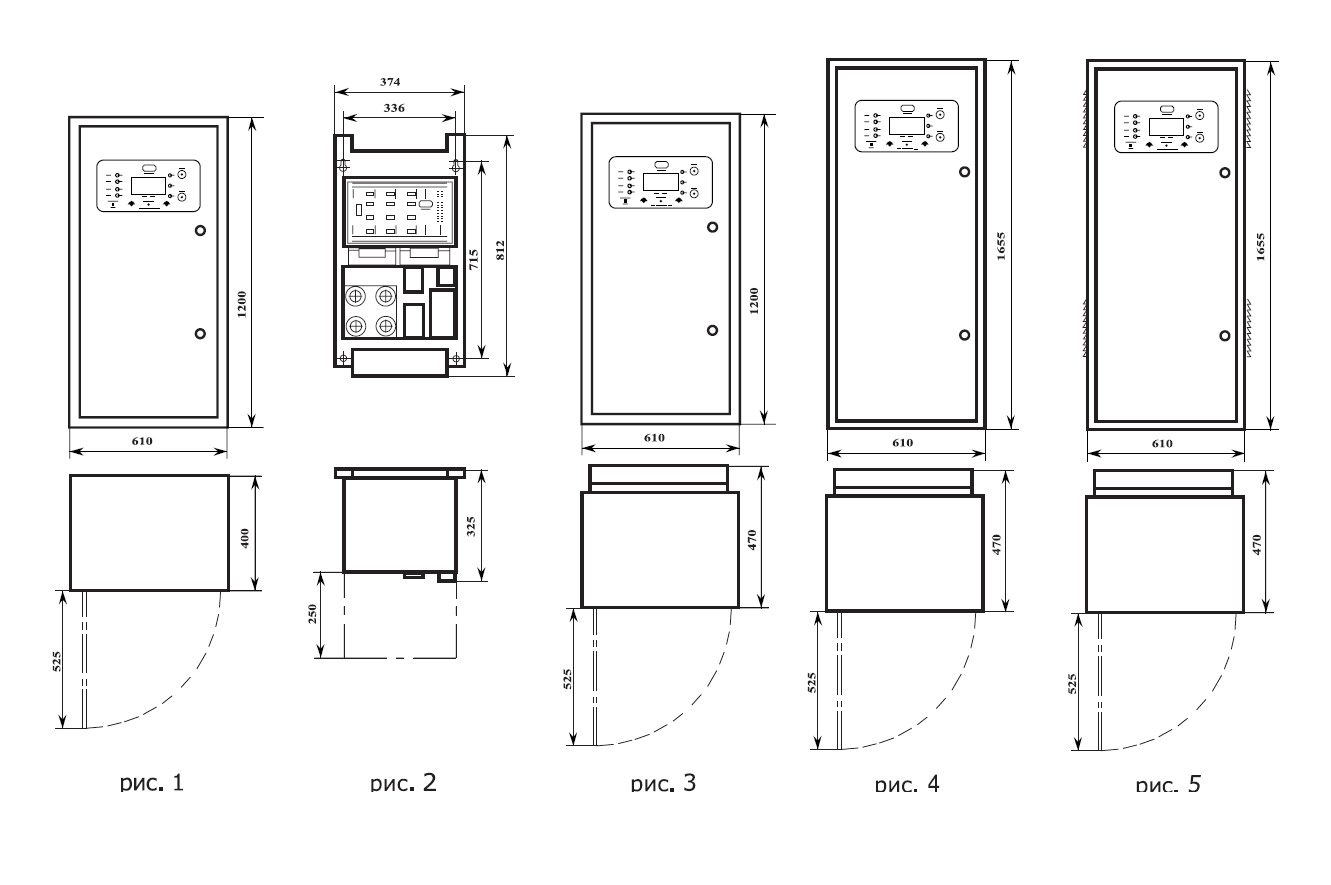

| Габариты, мм | рис.1; рис.2 | рис.1; рис.2 | рис.3 | рис.4 | ||
*- В преобразователе имеется возможность подстройки выходного напряжения при неизменной частоте.
**-Номинальная частота может быть установлена: 50, 100, 200, 300, 400, 600, 800, 1000, 1200, 1600, 2000 Гц, но не выше максимальной для выбранного типа преобразователя.
