Преобразователь электроэнергии М-ТТ2П2П-150/750-200/27-400 для аэродромного электротеплоагрегата АТА 100-04/30 предназначен для преобразования переменного напряжения 3 х 380 В, 50 Гц в переменное 3-фазное напряжение 3х200 В, 400 Гц, переменное 1-фазное напряжение 115 В, 400 Гц и постоянное напряжение 27 В, необходимые для питания потребителей воздушных судов гражданской авиации.

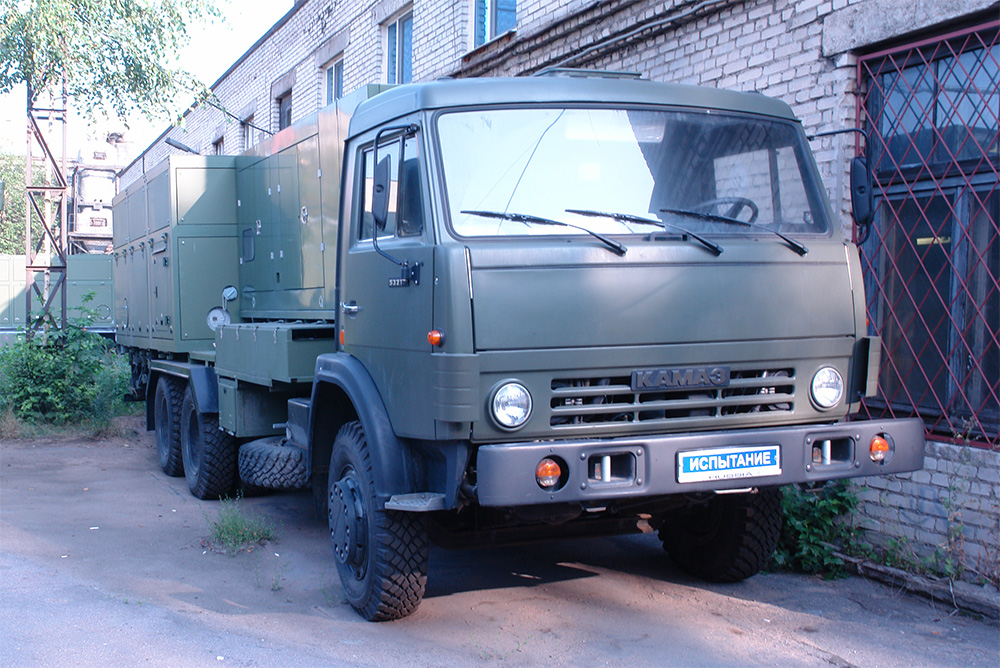

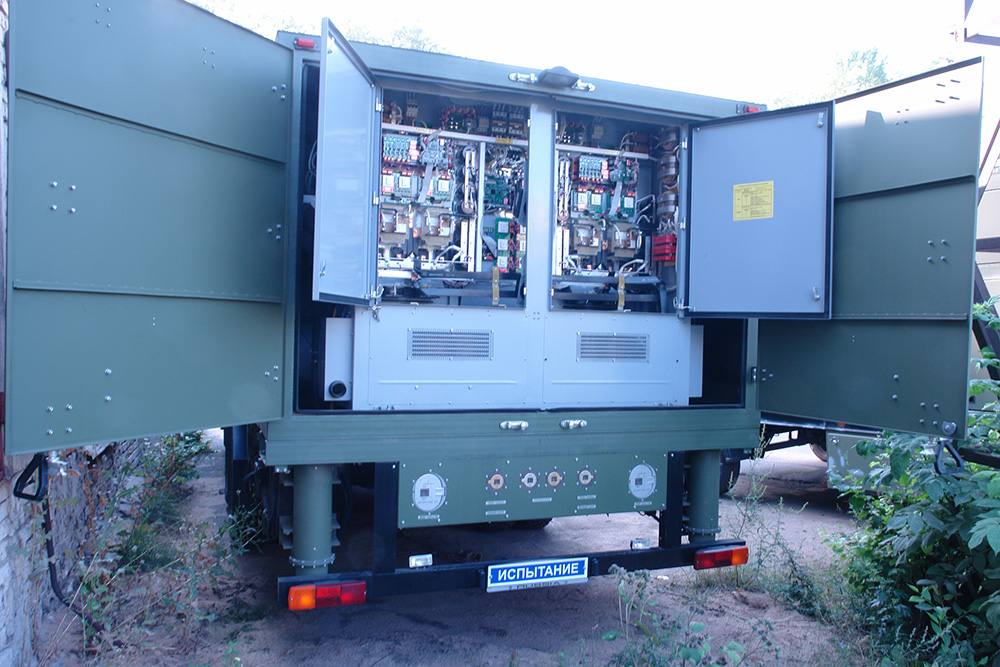

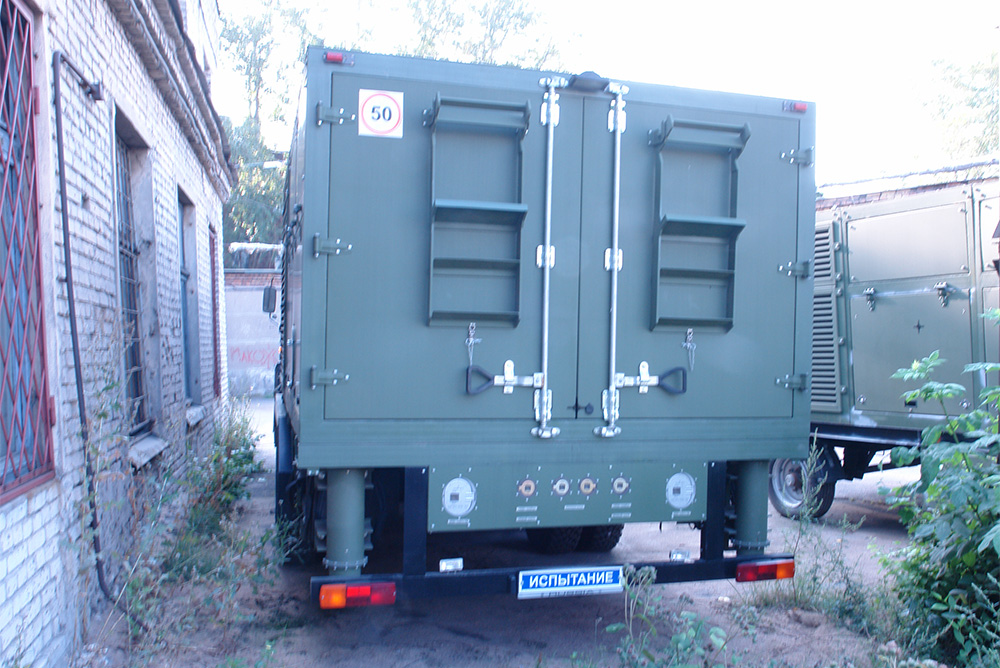

М-ТТ2П2П-150/750-200/27-400 распологается в закрытом неотапливаемом кузове, установленном на подвижной платформе.
Преобразователь имеет по 2 раздельно управляемых, гальванически не связанных канала переменного тока мощностью 50 кВт частотой 400 Гц и 2 раздельных управляемых канала постоянного тока мощностью по 20 кВт напряжением 28 В. Возможна параллельная работа каналов постоянного тока. Каналы переменного тока могут использоваться как в 3-фазном, так и в 1-фазном режимах.
Наименование параметра | Величина параметра |
Допустимое отклонение |
Напряжение входное линейное, В | 380 | ±19 |
Ток входной, А | 235 | - |
Напряжение выходное линейное каналов 1, 2, В | 200 | 197 - 205 |
Напряжение выходное каналов 1, 2 в 1-фазном режиме, В | 115 | 115 - 119,5 |
Ток выходной фазный каналов 1, 2, А, не более | 140 | - |
Ток выходной каналов 1, 2 в 1-фазном режиме, А, не более | 60 | - |
Частота выходная каналов 1,2, Гц | 400 | ±8 |
Коэффициент искажения синусоидальности кривой напряжения каналов 1, 2, %, не более | 8,6 | - |
Небаланс напряжений каналов 1, 2 по фазам при несимметрии нагрузки до 5% от номинальной мощности, В, не более | 3,5 | - |
Напряжение выходное каналов 3, 4, В | 28 | 27 - 29 |
Амплитуда пульсаций напряжения каналов 3, 4, В, не более | 2 | - |
Выходная мощность каналов 1, 2, кВА, не более | 50 | - |
Выходная мощность каналов 1, 2 в 1-фазном режиме, кВА, не более | 7 | - |
Выходная мощность каналов 3, 4, кВт, не более | 20 | - |
Номинальный ток каналов 3, 4, А | 750 | - |
К.П.Д. суммарный, %, не менее | 90 | - |
Размеры шкафа 1750х500х1600 мм, масса преобразователя составляет 960 кг.
В качестве основной элементной базы силовой части преобразовательных комплексов использованы интеллектуальные транзисторные модули IGBT и диодные сборки фирм «Mitsubishi» и «Semikron». При этом конструкция силовых блоков обеспечивает взаимозаменяемость различных модулей производства «Mitsubishi», «Semikron» и «Infineon».
Системы управления, защиты, сигнализации и диагностики выполнены с использованием элементов программируемой логики и однокристальных ЭВМ фирм «Atmel» и «Xilinx», обеспечивающих реализацию заданных алгоритмов работы.
