Преобразователь электроэнергии ПЧ-5-02М-У2 предназначен для обеспечения работы системы кондиционирования кабины машиниста вагонов метрополитена.
Описание преобразователя ПЧ-5-02М-У2 (Исполнение-01): PCH502MU2-01.pdf (83 Kb)

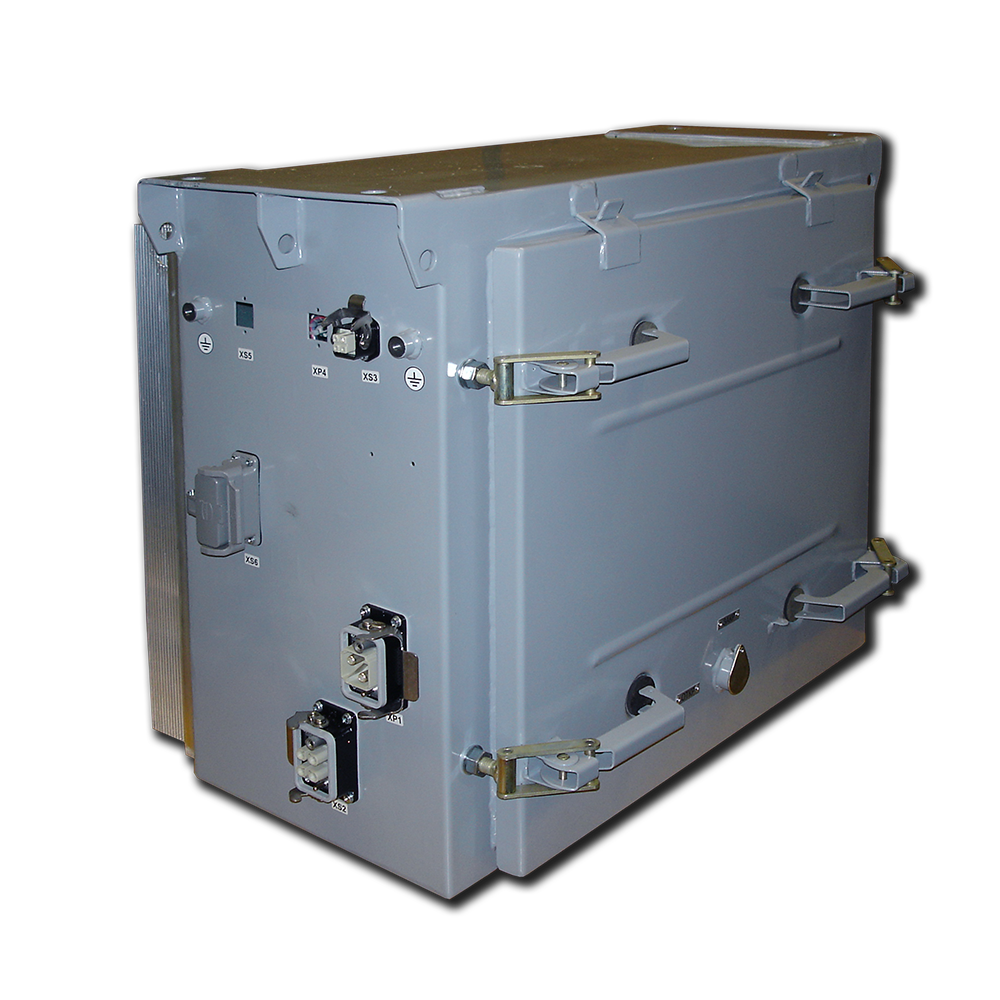

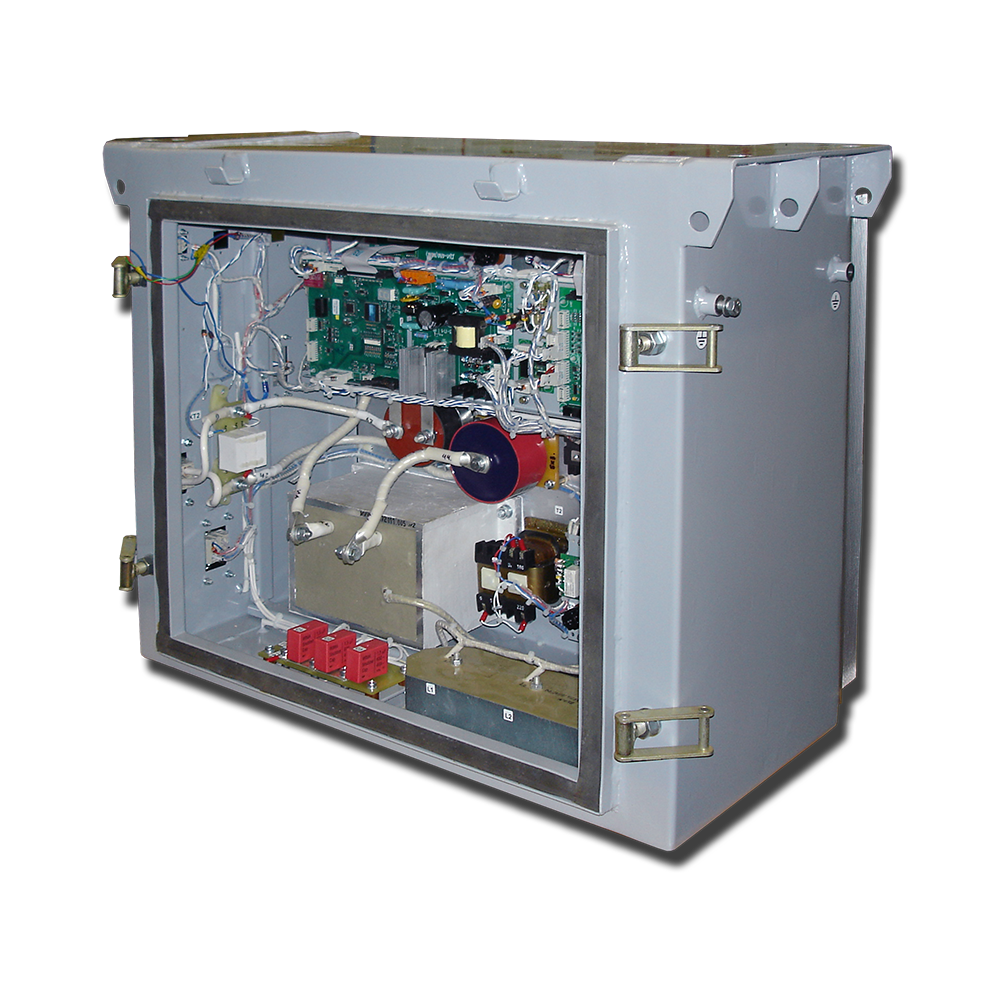

ПЧ-5-02М-У2 размещается в металлическом шкафу, который устанавливается в подвагонном пространстве на головные вагоны по одному на вагон. Охлаждение выполняется естественным отводом тепла с применением алюминиевых охладителей как при движении вагона, так и на стоянке. Преобразователь разработан с использованием современных технических, конструктивных решений на основе современной элементной базы, в том числе IGBT-транзисторов. Конструкция обеспечивает удобный доступ с лицевой стороны ко всем элементам и устройствам.
В состав ПЧ-5-02М-У2 входят 2 канала питания потребителей:
1-й канал – канал питания электродвигателей компрессора, приточного вентилятора и вентилятора конденсатора установки кондиционирования воздуха кабины машиниста вагонов метрополитена с номинальным выходным напряжением 3х380 В частотой 50 Гц. Вместо электродвигателей компрессора и вентилятора конденсатора в качестве нагрузки канала 1 могут подключаться электрокалорифер и нагреватель.
2-й канал - канал питания вентилятора тепловентилятора кабины машиниста вагонов метрополитена с однофазным номинальным напряжением 220 В частотой 50 Гц.
Электроснабжение ПЧ-5-02М-У2 осуществляется от бортовой сети постоянного тока вагона, работающей в буфере с аккумуляторной батареей, с номинальным напряжением 80 В.
| Потребляемая мощность, Вт, не более | 5600 | |
| Номинальное входное напряжение, В | 80 | |
| Номинальный потребляемый ток при номинальном напряжении, А, не более |
75 | |
| Диапазон изменения входного напряжения , В | 50-90 | |
| КАНАЛ 1 | КАНАЛ 2 | |
| Выходная мощность, Вт | 5000 | 90 |
| Напряжение номинальное линейное, В | ~380 | ~220 |
| Отклонение напряжения от номинального, % | ±5 | ±5 |
| Число фаз | 3 | 1 |
| Номинальный ток, А | 9,5 | 0,45 |
| Пусковой ток, не более, А | 12 | 0,60 |
| Номинальная частота выходного напряжения, Гц | 50 | 50 |
| Отклонение частоты от установленного значения, Гц | ±1 | ±1 |
|
Диапазон регулирования частоты, Гц при пуске, Гц при работе, Гц |
0-50 25-50 |
- - |
Преобразователь имеет защиту от внешних и внутренних коротких замыканий, превышения выходных токов каналов, недопустимого понижения и повышения входного напряжения, несимметрии выходных токов (обрыва фазы) в канале 1 (не более 30 %), неправильного подключения входного напряжения (полярность), превышения температуры силовых полупроводниковых приборов, гальваническую развязку входного и выходного напряжений.
ПЧ-5-02М-У2 оснащен средствами контроля технического состояния и системой индикации конкретного вида аварии. Микропроцессорная система управления преобразователем связана с контроллером системы кондиционирования кабины интерфейсом RS-485. Имеется возможность управления преобразователем с помощью персонального компьютера, подключаемого к разъему, расположенному на корпусе преобразователя.
ПЧ-5-02М-У2 имеет габаритные размеры (ШxГxВ): 640x425x579. Максимальный вес 100 кг.
