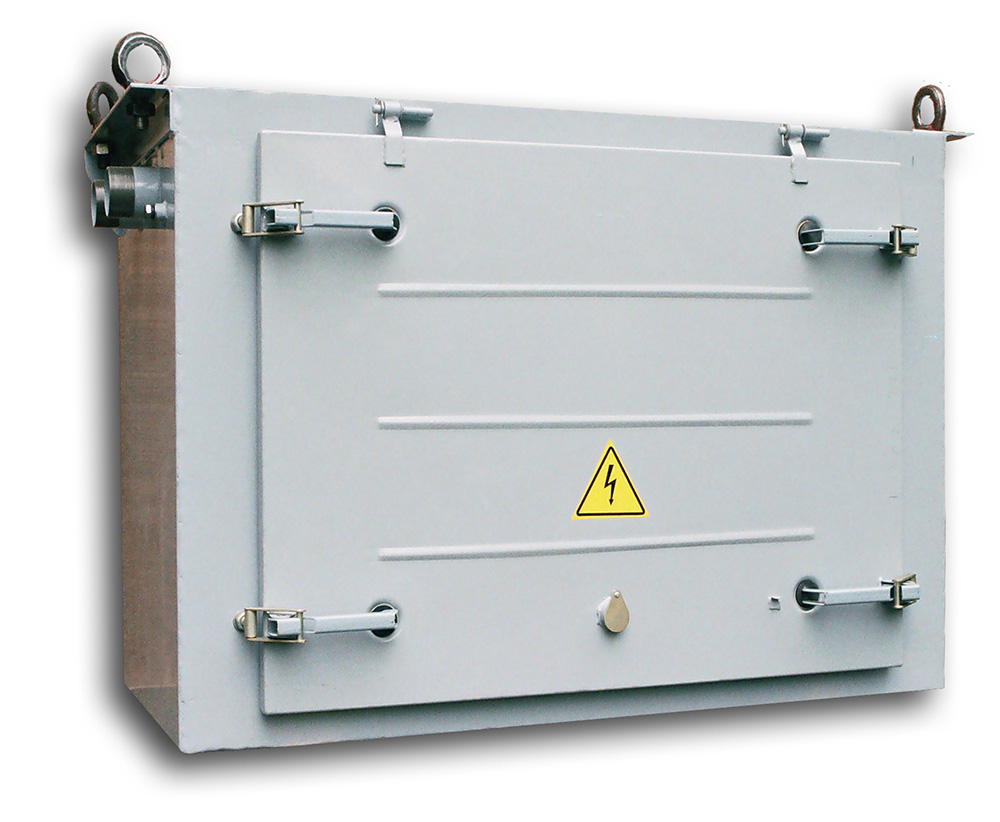

Преобразователь ПЧ-18-01-У1 предназначен для частотного управления скоростью двух асинхронных электродвигателей, входящих в комплект электрооборудования пассажирских вагонов с автономным электроснабжением и кондиционированием воздуха, при питании силовых цепей от переменного напряжения 3х220 В, 50 Гц.
Скачать описание: pch1801.pdf (407 Kb)
Преобразователь обеспечивает пуск, торможение, изменение частоты вращения и защиту электродвигателя в соответствии с заданием в ручном или автоматическом режимах.
Преобразователь изготовлен в климатическом исполнении У, категория размещения 1 по ГОСТ 15150-69 и выдерживает при эксплуатации и хранении следующие климатические и механические воздействия:
• температура окружающей среды, оС от минус 50 до +50;
• относительная влажность воздуха при t = 25 оС, % 98;
• высота над уровнем моря, м 1400;
• выпадение инея с последующим оттаиванием;
• механические факторы по ГОСТ 17516-90 группа М25.
Степень защиты оболочки преобразователя IP55 по ГОСТ 14254-80.
| НАИМЕНОВАНИЕ ПАРАМЕТРА (ХАРАКТЕРИСТИКИ) | ИСПОЛНЕНИЕ ПЧ-18-01-У1 |
| Входное напряжение, В | =110 |
| Допустимые отклонения входного напряжения, В |
+35 -23 |
| Амплитуда пульсаций входного напряжения, В | 15 |
| Частота пульсаций входного напряжения, Гц | 300-4000 |
| Амплитуда импульсов перенапряжений, В, не более в течение 10 мкс в течение 10 мс в течение 3 мин (с энергией 300 Дж) |
1500 |
| Число выходных каналов | 2* |
| Номинальное напряжение одного канала, линейное, В | 220 |
| Номинальная частота одного канала, Гц | 50 |
| Число фаз одного канала | 3 |
| Диапазон регулирования напряжения канала, В | 88-308 |
| Диапазон регулирования частоты канала, Гц | 20-70 |
| Закон регулирования ** | U/f = const |
| Выходная мощность одного канала при питании от АБ, кВА | 5,5* |
| Выходная мощность одного канала при питании от генератора, кВА | 9* |
| Номинальный ток одного канала, фазный, А | 19,5* |
| Максимальная скорость изменения напряжения, В/мкс | 500 |
|
К.П.Д , % не менее в номинальном режиме при нагрузке 0,5 номинальной |
90 75 |
| Время нарастания и спада частоты и напряжения каналов***, с | 25 |
| Возможность дистанционного регулирования частоты выходного напряжения | + |
| Уставка защиты от перегрузки каналов с задержкой времени срабатывания 10 с | 1,15Iн |
| Уставка защиты от перегрузки каналов без задержки времени срабатывания | 1,5Iн |
| Габаритные размеры, мм | 940*678*730 |
| Степень защиты | IP55 |
| Масса, кг | 190 |
* Характеристики обоих каналов ПЧ-18-01-У1 идентичны.
** Закон регулирования может видоизменяться исходя из конкретных нагрузок.
***Время нарастания и спада частоты и напряжения может изменяться в пределах от 3 до 60 с.
