Преобразователь электроэнергии ПЧ-5-02М-У2 предназначен для обеспечения работы системы кондиционирования кабины машиниста вагонов метрополитена.
Описание преобразователя ПЧ-5-02М-У2: PCH502MU2.pdf (343 Kb)
Сравнительные характеристики преобразователей для метрополитена: PCH_302_502_4002.pdf (1,5 Mb)

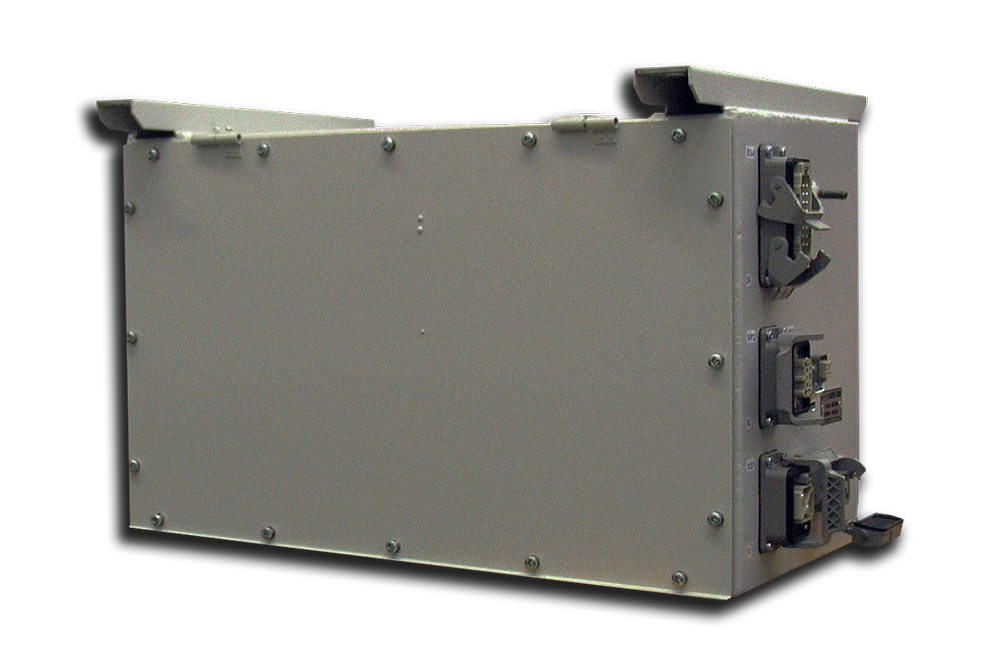

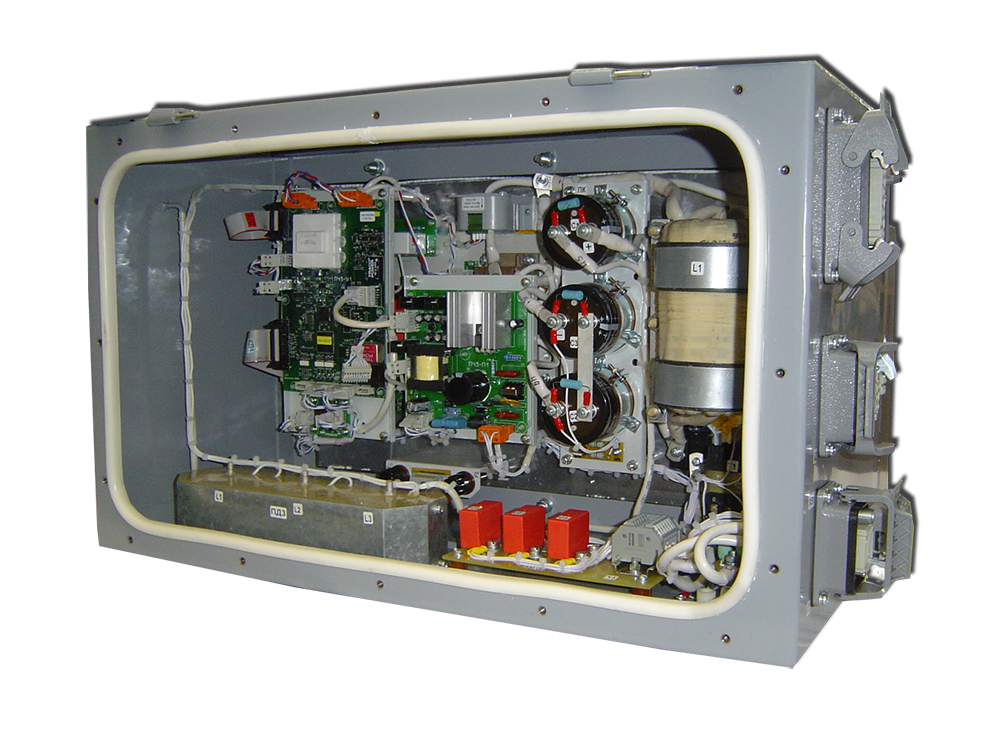

ПЧ-5-02М-У2 размещается в металлическом шкафу, который устанавливается в подвагонном пространстве на головные вагоны по одному на вагон. Охлаждение выполняется естественным отводом тепла с применением алюминиевых охладителей как при движении вагона, так и на стоянке. Преобразователь разработан с использованием современных технических, конструктивных решений на основе современной элементной базы, в том числе IGBT-транзисторов. Конструкция обеспечивает удобный доступ с лицевой стороны ко всем элементам и устройствам.
В состав ПЧ-5-02М-У2 входят 2 канала питания потребителей:
1-й канал – канал питания электродвигателей компрессора, приточного вентилятора и вентилятора конденсатора установки кондиционирования воздуха кабины машиниста вагонов метрополитена с номинальным выходным напряжением 3х380 В частотой 50 Гц. Вместо электродвигателей компрессора и вентилятора конденсатора в качестве нагрузки канала 1 могут подключаться электрокалорифер и нагреватель.
2-й канал - канал питания вентилятора тепловентилятора кабины машиниста вагонов метрополитена с однофазным номинальным напряжением 220 В частотой 50 Гц.
Электроснабжение ПЧ-5-02М-У2 осуществляется от бортовой сети постоянного тока вагона, работающей в буфере с аккумуляторной батареей, с номинальным напряжением 80 В.
| Наименование параметра | Значение параметра |
| Потребляемая мощность, Вт, не более | 5600 |
| Номинальное входное напряжение, В | 80 |
| Номинальный потребляемый ток при номинальном напряжении, А, не более | 75 |
| Пусковой ток при номинальном напряжении, А, не более | 105 |
| Диапазон изменения входного напряжения , В | 50-82 |
| КАНАЛ 1 | |
| Выходная мощность, Вт, не более | 5000 |
| Напряжение номинальное линейное, В | ~380 |
| Отклонение напряжения от номинального, % | ±5 |
| Число фаз | 3 |
| Номинальный ток, А | 9,5 |
| Пусковой ток, не более, А | 12 |
| Номинальная частота выходного напряжения, Гц | 50 |
| Отклонение частоты от установленного значения, Гц | ±1 |
|
Диапазон регулирования частоты, Гц при пуске, Гц |
0-50 |
| Закон регулирования при пуске и работе | U/f ≈ const |
| КАНАЛ 2 | |
| Выходная мощность, Вт, не более | 50 |
| Напряжение номинальное, В | ~220 |
| Отклонение напряжения от номинального, % | ±5 |
| Число фаз | 1 |
| Номинальный ток, А | 0,25 |
| Пусковой ток, не более, А | 0,3 |
| Номинальная частота, Гц | 50 |
| Отклонение частоты от установленного значения, Гц | ±1 |
| Диапазон регулирования частоты, Гц при пуске при работе |
0-50 |
| Закон регулирования при пуске и работе | U/f ≈ const |
ПЧ-5-02М-У2 имеет габаритные размеры (Ш x Г x В), мм : 645 x 392,5 (440,5 max) x 386 (421 max). Максимальный вес 65 кг.
Преобразователь имеет защиту от внешних и внутренних коротких замыканий, превышения выходных токов каналов, недопустимого понижения и повышения входного напряжения, несимметрии выходных токов (обрыва фазы) в канале 1 (не более 30 %), неправильного подключения входного напряжения (полярность), превышения температуры силовых полупроводниковых приборов.
ПЧ-5-02М-У2 оснащен средствами контроля технического состояния и системой индикации конкретного вида аварии.
Микропроцессорная система управления преобразователем связана с контроллером системы кондиционирования кабины интерфейсом RS-485. Имеется возможность управления преобразователем с помощью персонального компьютера, подключаемого к разъему, расположенному на корпусе преобразователя.
