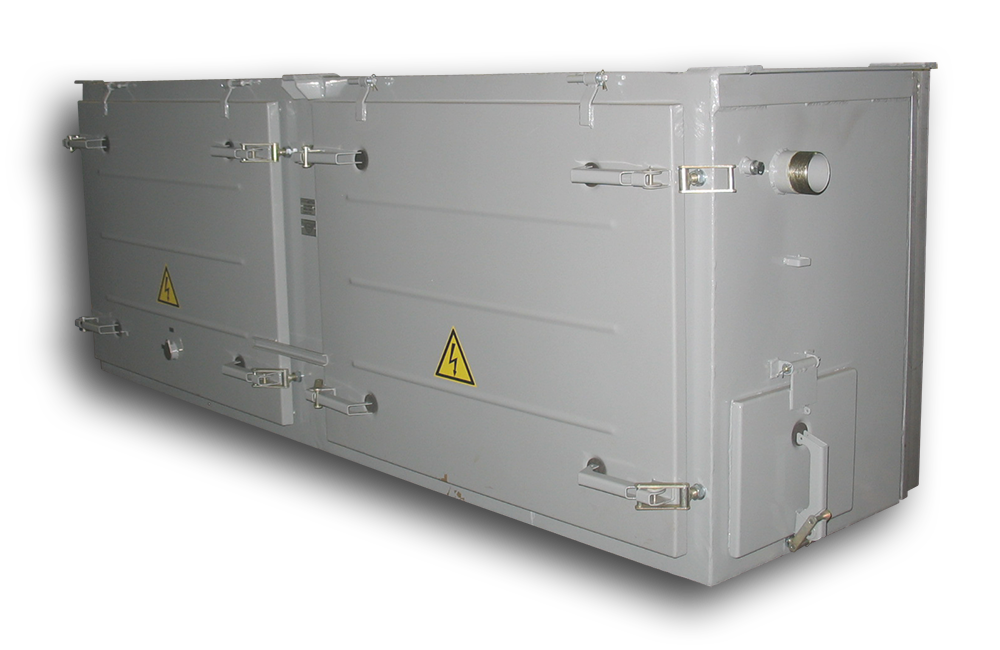

Высоковольтный статический преобразователь ПВС-65-01-У1 предназначен для обеспечения централизованного электроснабжения от высоковольтной поездной магистрали пассажирских вагонов ресторанов. ПВС-65-01-У1 состоит из высоковольтной (ВСП) и низковольтной (НСП) частей, которые расположены в 2-х стандартных герметичных подвагонных ящиках исполнения IP54.
Высоковольтная часть преобразователя ПВС-65-01-У1 (ВСП-65-У1):

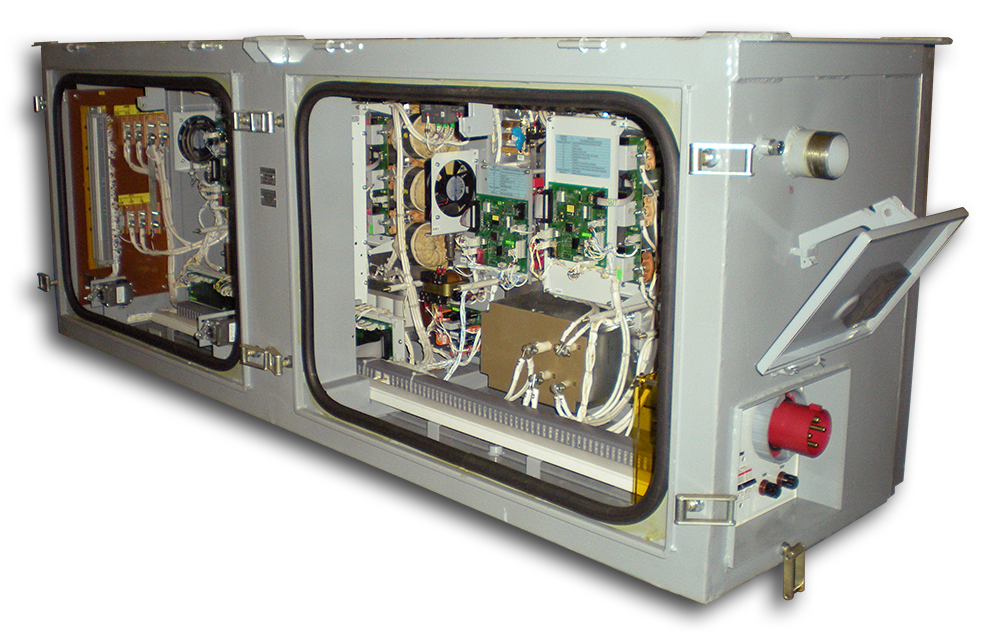

Низковольтная часть преобразователя ПВС-65-01-У1 (НСП-65-01-У1):
На вход преобразователя может подаваться любое из 5-ти напряжений питания: 3000В и 1500В постоянного тока, 3000В и 1500В переменного тока частотой 50Гц и 1000В переменного тока частотой 16 2/3 Гц.
Преобразователь ПВС-65-01-У1 на стоянке может функционировать в полном объеме при питании от внешней сети переменного тока 3 х 380 В; 50 Гц с отклонениями напряжения сети ±10% от номинального значения. Питание цепей управления преобразователей осуществляется от поездной магистрали постоянного тока 110 В ± 30%.
Выходное напряжение 2-х каналов высоковольтной части преобразователя может варьироваться в зависимости от состава и характеристик энергопотребителей вагонов, при этом один из выходных каналов питает потребители постоянного тока и ответственные потребители переменного тока, получающие резервное питание от аккумулированной батареи. Второй выходной канал используется для питания преобразователей системы вентиляции и кондиционирования, а также для питания остальных потребителей переменного тока. Длительная выходная мощность преобразователей ПВС-65-01-У1 составляет 50 кВт, часовая - 55 кВт. В качестве основной элементной базы силовой части преобразовательных комплексов как с централизованным, так и с автономным электроснабжением использованы интеллектуальные транзисторные модули IGBT и диодные сборки фирм «Mitsubishi» и «Semikron». При этом конструкция силовых блоков обеспечивает взаимозаменяемость различных модулей производства «Mitsubishi», «Semikron» и «Infineon».
Системы управления, защиты, сигнализации и диагностики выполнены с использованием элементов программируемой логики и однокристальных ЭВМ фирм «Atmel» и «Xilinx», обеспечивающих реализацию заданных алгоритмов регулирования частоты и напряжения на выходе преобразователей, питающих асинхронные двигатели систем вентиляции и кондиционирования, заряд аккумуляторных батарей, а также стабилизацию выходных параметров нерегулируемых каналов постоянного и переменного тока.
Параметры выходных каналов высоковольтной части преобразователя ПВС-65-01-У1:
| Канал питания 425 В | ||
| Напряжение, В | 425 | |
| Ток, А | 70 | |
| Мощность, кВт | 30 | |
| Канал питания 160 В | ||
| Напряжение, В | 160 | |
| Ток, А | 125 | |
| Мощность, кВт | 20 | |
Параметры выходных каналов низковольтной части преобразователя ПВС-65-01-У1:
| Наименование каналов |
Наименование параметра канала |
Номинальное значение |
Рабочий регулирования |
| Канал питания электродвигателя компрессора | Число каналов | 1 | |
| Входное напряжение, В | 425 | - | |
| Выходное линейное напряжение, В | 220 | 88-308 | |
| Число фаз | 3 | - | |
| Частота, Гц | 50 | 20-70 |
|
| Номинальный ток, А | 39 | - | |
| Выходная номинальная мощность, кВА | 15 | - | |
| Выходная максимальная мощность, кВА | 18 | - | |
| Форма выходного напряжения | ШИМ, dU/dt <500В/с | ||
|
Коэффициент гармоник выходного тока, %, не более |
5 | - | |
| Закон регулирования | U/f ≈ const | ||
| Перегрузка по току | до 1,5Iн в течение 60 c, свыше 1,5 -мгновенное отключение | ||
| Канал питания потребителей постоянного тока, включая заряд АБ | Входное напряжение, В | 160 | 155-205 |
| Выходное линейное напряжение, В | 110 | 77-143 | |
| Максимальный ток, А | 105, в том числе ток заряда АБ 60 | - | |
| Выходная максимальная мощность |
при питании от высоковольтной магистрали - 15 кВт,
при питании от сети 3х380 В, 50ГЦ - 12 кВт |
- | |
| Канал питания потребителей переменного тока |
Число каналов | 2 | |
| Входное напряжение, В | 425 | - | |
| Выходное линейное напряжение, В | 220 | - | |
| Число фаз | 3 | - | |
| Частота, Гц | 50 | - | |
| Номинальная выходная мощность, кВА | 15 | - | |
| Коэффициент гармоник выходного тока, %, не более |
5 | - | |
| Форма выходного напряжения | синусоидальная | ||
Примечания:
1. Характеристики каналов питания потребителей могут быть изменены по согласованию с Заказчиком при сохранении суммарной выходной мощности.
2. Для каналов переменного тока приведены величины первой гармоники выходного напряжения.
3. Закон регулирования частоты может изменяться по согласованию с Заказчиком в зависимости от нагрузки.
