ПРЕОБРАЗОВАТЕЛЬ СОБСТВЕННЫХ НУЖД ПСН-200-01-У1
Преобразователь собственных нужд ПСН-200-01-У1 предназначен для электропитания потребителей вагонов электропоезда постоянного тока типа городской экспресс ЭГЭ2Тв. ПСН обеспечивает преобразование напряжения высоковольтной поездной магистрали в напряжения постоянного и переменного тока нужной величины. Преобразователь выполнен в виде двух силовых шкафов, размещенных в подвагонном пространстве.
Высоковольтная часть ВСП-200-01-У1 включает в себя входной фильтр, зарядный и линейный высоковольтные контакторы, зарядный резистор и входной высоковольтный понижающий преобразователь с гальванической развязкой.

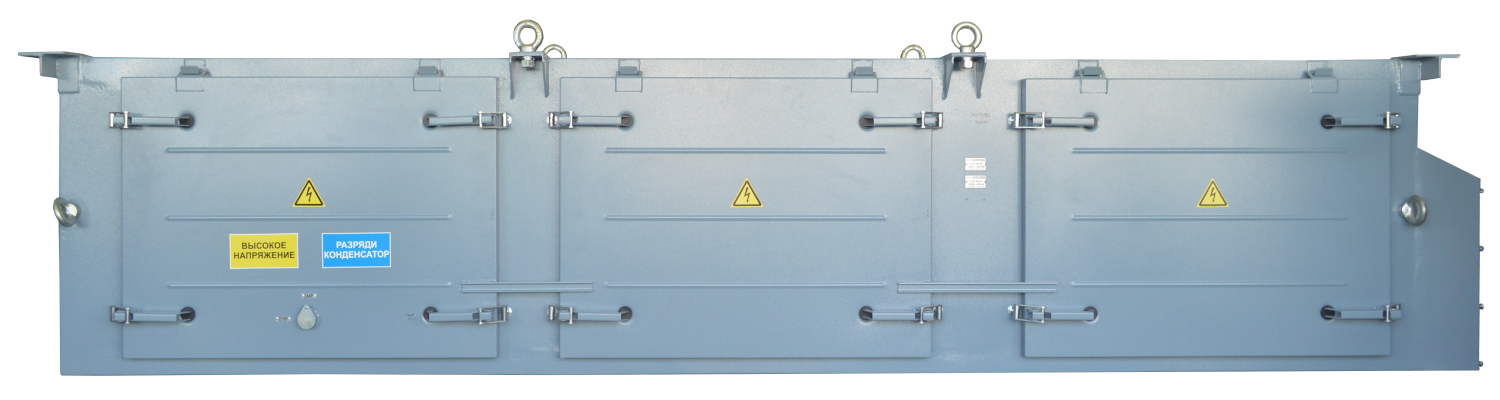

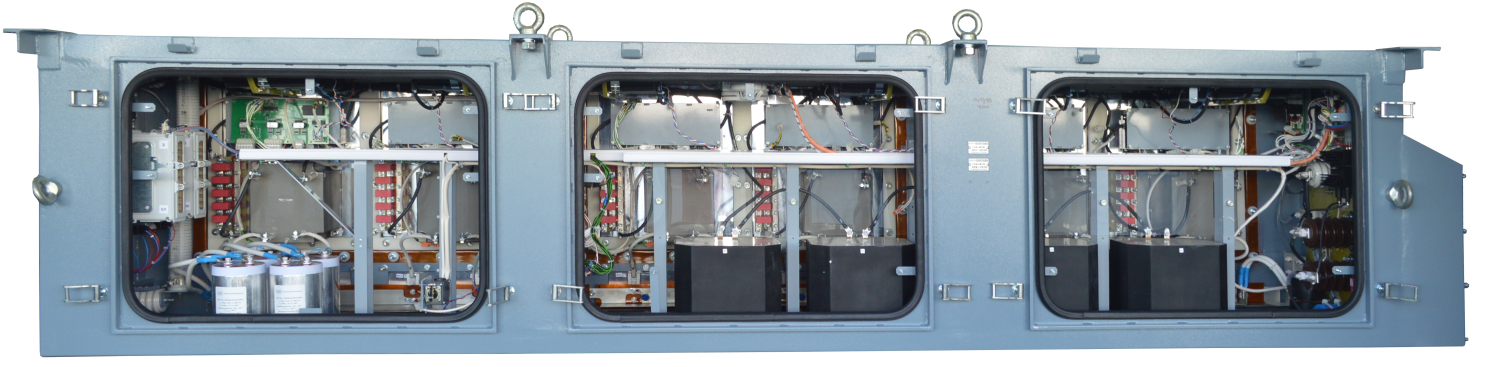

Высоковольтная часть преобразователя ПСН-200-01-У1(ВСП-200-01-У1)
Низковольтная часть НСП-200-01-У1 включает в себя трехфазный инвертор (канал 1), обеспечивающий питание нагрузок переменного тока напряжением 3х380 В, 50 Гц и конвертор для питания цепей постоянного тока и заряда аккумуляторной батареи (канал 2).

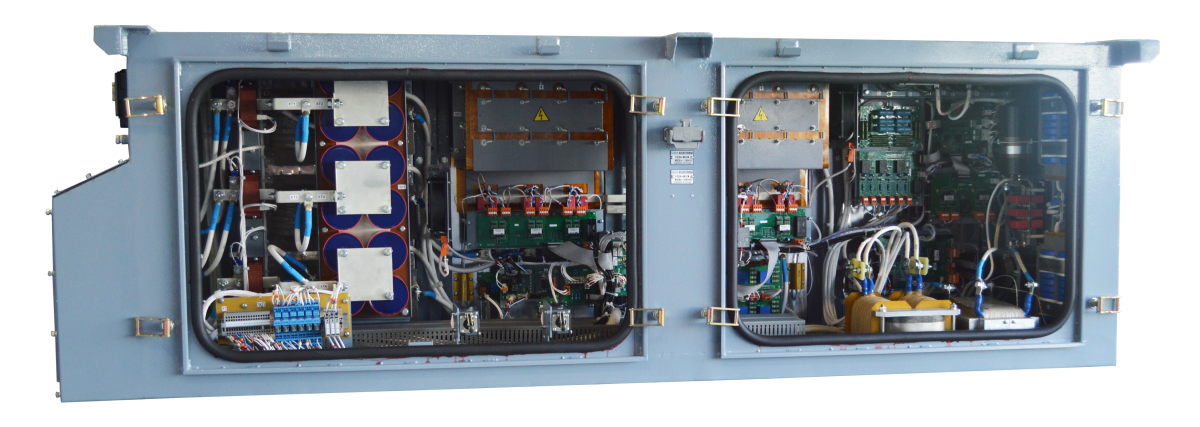

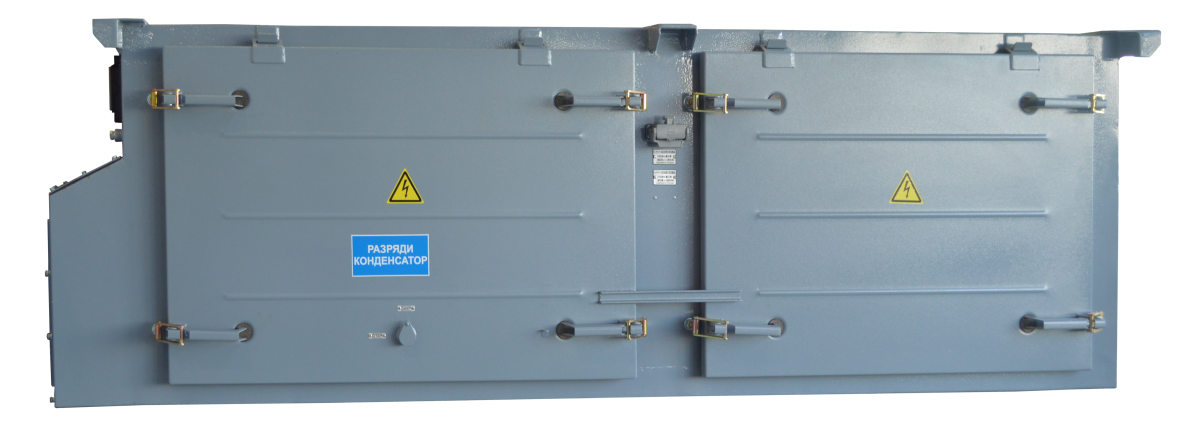

Низковольтная часть преобразователя ПСН-200-01-У1 (НСП-200-01-У1)
Источником питания ПСН является контактная сеть напряжением 3000В постоянного тока с набором коммутационного и защитного оборудования, обеспечивающего подачу напряжения 3000В. Предельные значения напряжений постоянного тока с номинальным напряжением 3000В – от 2200 до 4000 В.
|
Наименование параметра
|
Значение
|
|
Входное номинальное питающее напряжение, В
|
Контактная сеть напряжение
3000 В постоянного тока
|
|
Диапазон изменения входного напряжения питания, В
|
2200 – 4000
|
|
Канал 1
|
|
|
Номинальное выходное линейное трехфазное напряжение, В
|
380
|
|
Допустимое отклонение выходного линейного напряжения, %
|
+6/-5
|
|
Коэффициент гармоник выходного напряжения переменного тока, не более %
|
8
|
|
Номинальная частота выходного напряжения переменного тока, Гц
|
(50±0,5) %
|
|
Номинальная выходная мощность канала переменного тока, не менее, кВт
|
150
|
|
Канал 2
|
|
|
Номинальное выходное напряжение стабилизированного канала постоянного тока, В
|
110
|
|
Допустимое отклонение выходного напряжения постоянного тока стабилизированного канала, %, не более
|
±5
|
|
Коэффициент пульсаций выходного напряжения стабилизированного канала, % не более
|
6
|
|
Выходная мощность стабилизированного канала постоянного тока при работе от контактной сети, кВт
|
23
|
|
Выходная мощность стабилизированного канала постоянного тока при работе от аккумуляторной батареи, кВт
|
10
|
|
Максимальный ток заряда аккумуляторной батареи , А
|
28
|
|
Конечное зарядное напряжение батареи, В.
|
143
|
|
Выходная мощность канала заряда аккумуляторной батареи, кВт
|
5
|
Высоковольтная часть преобразователя ВСП-200-01-У1 имеет габаритные размеры (BxLxH) 803 x 3418 x 729 мм, низковольтная часть НСП-200-01-У1 - (BxLxH) 753 x 2367 x 730 мм.
В качестве основной элементной базы силовой части преобразователя использованы транзисторные модули IGBT и диодные сборки фирм «Mitsubishi» и «Semikron». При этом конструкция силовых блоков обеспечивает взаимозаменяемость различных модулей производства «Mitsubishi», «Semikron», «Fuji» », а так-же модулей российского производителя «Протон-Электротекс». Система управления, защиты, сигнализации и диагностики выполнена с использованием элементов микропроцессорной техники и программируемой логики, обеспечивающая реализацию заданных алгоритмов регулирования частоты и напряжения на выходах преобразователя, питающих асинхронные двигатели систем вентиляции и кондиционирования, стабилизацию выходных параметров нерегулируемых каналов постоянного и переменного тока.
