Преобразователь электроэнергии ПЧ-3-02М-У2 предназначен для обеспечения работы системы кондиционирования кабины машиниста вагонов метрополитена.
Описание преобразователя ПЧ-3-02М-У2: PCH302MU2.pdf (370 Kb)
Сравнительные характеристики преобразователей для метрополитена: PCH_302_502_4002.pdf (1,5 Mb)

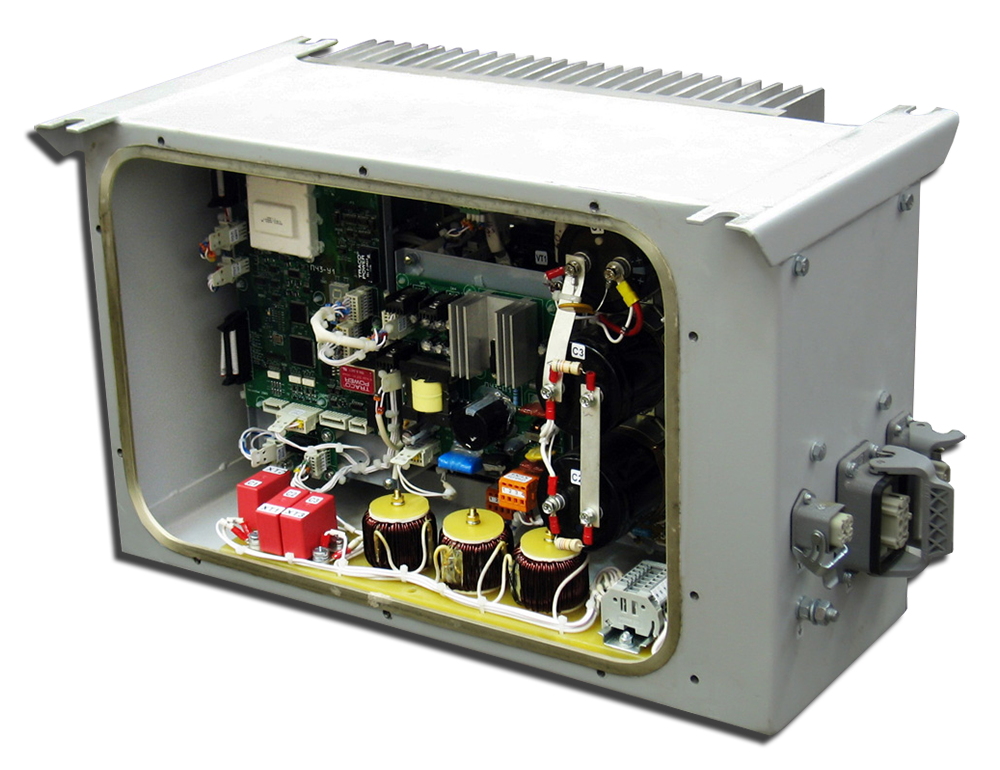

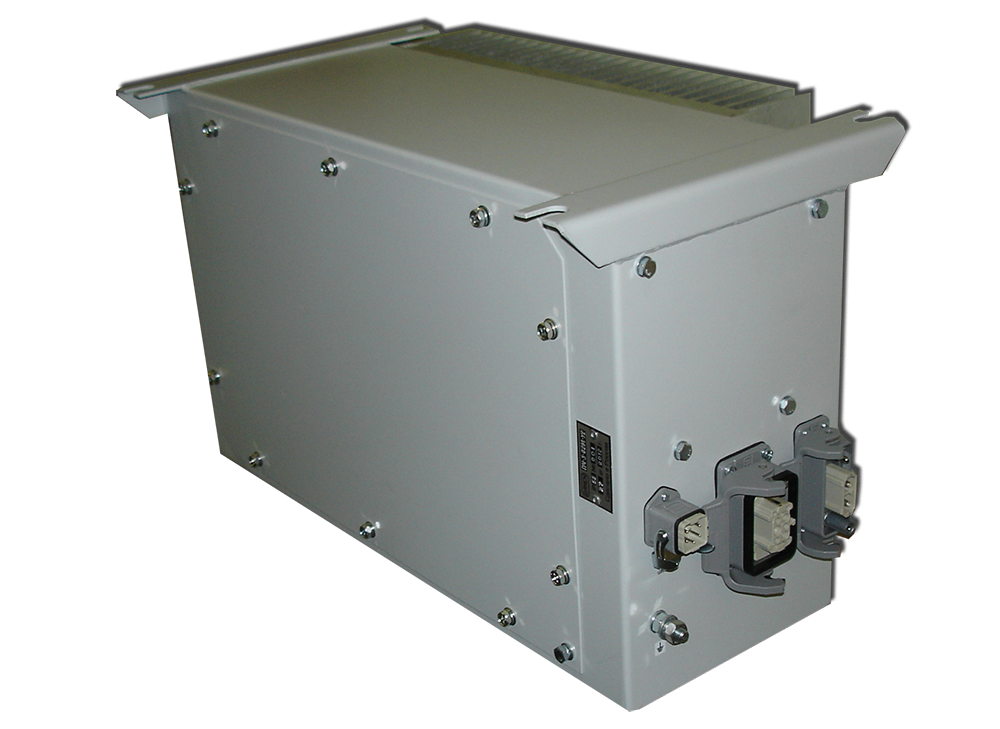

ПЧ-3-02М-У2 размещается в металлическом шкафу, который устанавливается в подвагонном пространстве на головные вагоны. Охлаждение выполняется естественным отводом тепла с применением алюминиевых охладителей как при движении вагона, так и на стоянке. Преобразователь разработан с использованием современных технических, конструктивных решений на основе современной элементной базы, в том числе IGBT-транзисторов.
В состав ПЧ-3-02М-У2 входят 2 канала:
1-й канал – канал питания электродвигателей компрессора, приточного вентилятора и вентилятора конденсатора установки кондиционирования воздуха с номинальным выходным напряжением 3х380 В частотой 50 Гц. Вместо электродвигателей компрессора и вентилятора конденсатора в качестве нагрузки канала 1 могут подключаться электрокалорифер мощностью до 1 кВт.
2-й канал – канал пульта управления.
Электроснабжение ПЧ-3-02М-У2 осуществляется от бортовой сети постоянного тока вагона, работающей в буфере с аккумуляторной батареей, с номинальным напряжением 80 В.
| Наименование канала | Наименование параметра | Значение параметра |
| Номинальное напряжение питания на входе, В | 80 | |
| Отклонение напряжения питания на входе, В | 50-82 | |
| Потребляемая мощность на собственные нужды, не более, кВт | 0,1 | |
|
Канал 1 питания потребителей трехфазного переменного |
Номинальное напряжение линейное на выходе, В | 380 |
| Отклонение напряжения от номинального | ±5 | |
| Номинальная частота на выходе, Гц | 50 | |
| Отклонение частоты от номинальной, Гц | ±1 | |
| Число фаз | 3 | |
| Диапазон регулирования частоты при пуске, Гц | 0-50 | |
| Регулирование напряжения | Да, при пуске | |
| Регулирование частоты (U/f - const), Гц | Да, при пуске | |
| Фазный ток на выходе, А, не более | 2,5 | |
| Мощность на выходе, кВт, не более | 1,5 | |
|
Канал 2 питания потребителей постоянного тока |
Номинальное напряжение на выходе, В | 24 |
| Отклонение напряжения на выходе, В | ±1 | |
| Амплитуда пульсаций напряжения на выходе, В, не более | 0,5 | |
| Мощность на выходе, Вт, не более | 80 |
ПЧ-3-02М-У2 имеет габаритные размеры (Ш x Г x В), мм : 526 x 279 (317 max) x 326. Максимальный вес 27 кг.
Преобразователь имеет защиту от внешних и внутренних коротких замыканий канала 1, превышения выходных токов каналов, недопустимого понижения и повышения входного напряжения, несимметрии выходного тока в канале 1, неправильного подключения входного напряжения (полярность), перегрева.
ПЧ-3-02М-У2 оснащен средствами контроля технического состояния и системой индикации конкретного вида аварии. Управление и контроль за состоянием осуществляется с пульта управления по шине CAN.
Имеется возможность проверки и чтение данных о текущих состояниях работы преобразователя с помощью персонального компьютера.
