Преобразователь электроэнергии ПЧ-40-02М-У2 предназначен для обеспечения работы системы кондиционирования салона вагонов метрополитена.

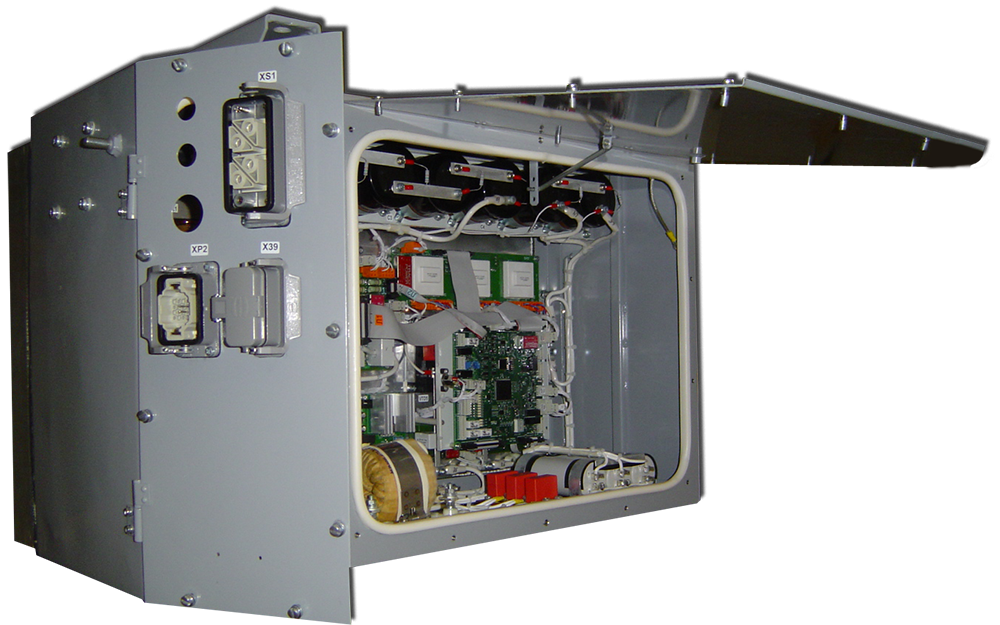

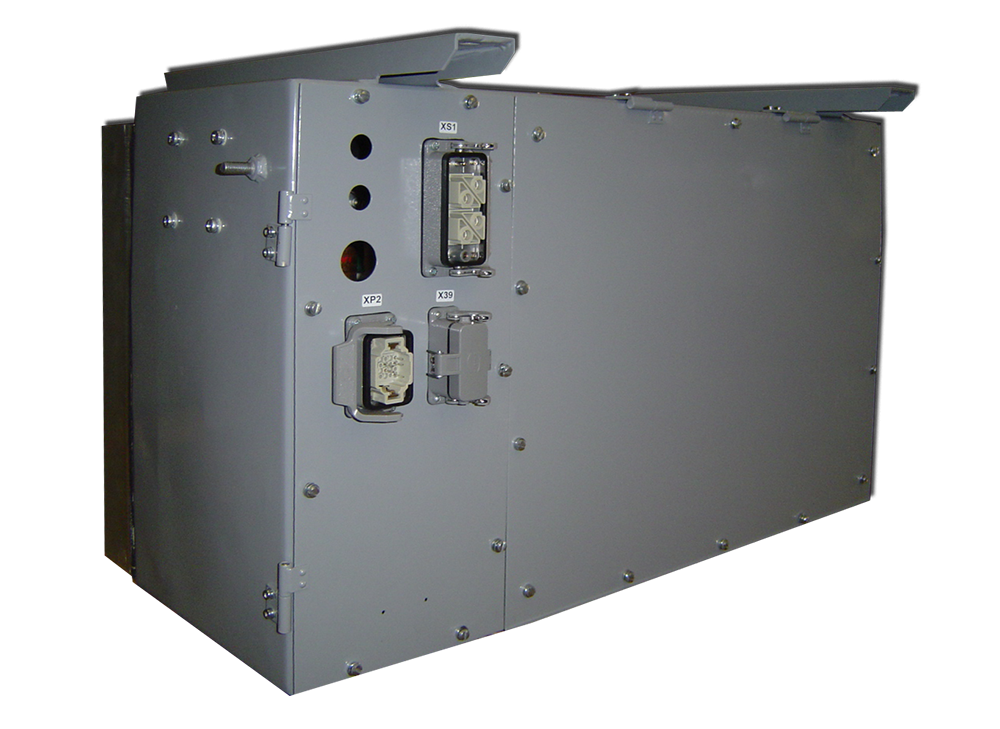

ПЧ-40-02М-У2 размещается в металлическом шкафу, который устанавливается в подвагонном пространстве. Охлаждение выполняться естественным отводом тепла с применением алюминиевых охладителей как при движении вагона, так и на стоянке. Преобразователь разработан с использованием современных технических, конструктивных решений на основе современной элементной базы, в том числе IGBT-транзисторов. В конструкции предусмотрен целый ряд защитных устройств, обеспечивающих надежность преобразователя в случае возникновения нештатных и аварийных режимов его эксплуатации, таких как перегрузки, перенапряжения и короткие замыкания.
Описание преобразователя ПЧ-40-02М-У2: PCH4002MU2.pdf (400 Kb)
Сравнительные характеристики преобразователей для метрополитена: PCH_302_502_4002.pdf (1,5 Mb)
Преобразователь оснащён средствами контроля технического состояния, обеспечивающими поиск места неисправности и индикацию вида аварии. Для пуско-наладочных работ, испытаний, сервисных работ и мониторинга ПЧ-40-02М-У2 разработана программа диагностики и управления, которая обеспечивает:
- режим мониторинга (наблюдение и регистрация текущих показателей работы);
- режим управления;
- режим диагностики (чтение накопленной информации об отказах и нештатных ситуациях).
Микропроцессорная система управления преобразователем связана с контроллером системы кондиционирования вагона интерфейсом RS-485. Имеется возможность управления преобразователем с помощью персонального компьютера, подключаемого к разъему, расположенному на корпусе преобразователя.
| Наименование параметра | Значение параметра |
| Номинальное напряжение питания, В | = 750 |
| Диапазон изменения входного напряжения питания, В | 550 - 1000 |
| Номинальное напряжение питания собственных нужд, В | = 80 |
| Диапазон изменения напряжения питания собственных нужд, В | 50 - 82 |
| Потребляемый ток в режиме отопления, при номинальном напряжении 750 В, А | 37,5 |
| Потребляемый ток в режиме кондиционирования, при номинальном напряжении 750 В, А | 20 |
| Допустимое однократное перенапряжение на входе контактной сети, длительностью не более 10 мс, энергия импульса 5760 Дж, кВ | 4,0 |
| 1 Канал | |
| Номинальное выходное напряжение, линейное, В | ~380 |
| Отклонение выходного напряжения от номинального, % | ±5 |
| Номинальный выходной ток, А | 22,4 |
| Номинальная частота выходного напряжения, Гц | 50 |
| Отклонение частоты от заданной, Гц | ±1 |
| Число фаз | 3 |
| Регулировка напряжения | да, при пуске и при работе |
| Регулирование частоты (U/f = const) | да, при пуске и при работе |
| Диапазон регулировки частоты при работе, Гц | 35…50 |
| Диапазон регулировки частоты при пуске, Гц | 0…50 |
| Потребляемая мощность питаемого оборудования, кВт | 12,5 |
| Коэффициент мощности питаемого оборудования | 0,85 |
| 2 Канал | |
| Отклонение передаваемого напряжения от номинального, В | 550…1000 |
| Номинальный выходной ток при скважности 100 %, А | 37,5 |
| Регулирование напряжения, ШИМ | да |
| Потребляемая мощность питаемого оборудования при напряжении питания =750В, кВт | 28,0 |
| Номинальное передаваемое напряжение, В | =750 |
ПЧ-40-02М-У2 имеет габаритные размеры (Ш x Г x В), мм : 816 x 388 (490 max) x 490 (525 max). Максимальный вес 97 кг
