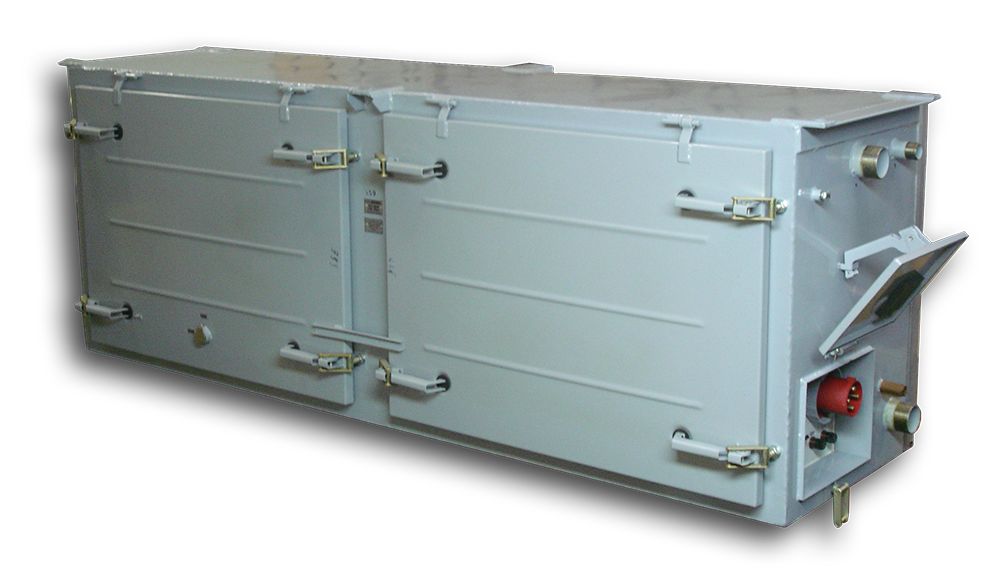

Статический преобразователь ПЧ-24-01Р-У1 предназначен для питания потребителей постоянного и переменного тока вагонов-ресторанов с автономным электроснабжением и кондиционированием воздуха.
Скачать рекламный проспект: PCH-24-01_01R_18in.pdf (369 Kb)
Система управления, защиты, сигнализации и диагностики выполнена с использованием программируемой логики, обеспечивающей реализацию оптимального алгоритма регулирования частоты и напряжения на выходных каналах преобразователя, питающих электродвигатели кондиционера, вентилятора конденсатора и вентилятора циркуляции, защиту от перегрузок, токов к.з. перегрева, несимметрии токов нагрузки и обрыва фазы, недопустимого снижения входного напряжения, а также обмен оперативной и диагностической информацией с пультом управления вагона.
Управление преобразователем осуществляется либо автоматически от контроллера пульта управления вагона с использованием интерфейса RS-485 или Ethernet и протокола обмена данными ЕПВС, либо в ручном режиме с помощью органов управления, расположенных в ПУ вагона.
Преобразователь обеспечивает:
- пуск, торможение, изменение частоты вращения и защиту электродвигателя компрессора установки кондиционирования воздуха в соответствии с заданием в ручном или автоматическом режимах и питание потребителей переменного тока при электроснабжении от вагонной аккумуляторной батареи, подвагонного генератора, внешней сети переменного тока 3х380 В, 50 Гц или дизель-генератора;
- питание потребителей постоянного тока вагона; при этом регулирование напряжения осуществляется преобразователем (при электроснабжении от внешней сети или дизель-генератора), пультом управления вагона через возбуждение генератора (при электроснабжении от генератора), или не осуществляется (при электроснабжении от АБ);
- заряд АБ по заданному графику с температурной коррекцией параметров заряда при электроснабжении от внешней сети или дизель-генератора.
Конструкция преобразователя выполнена в подвагонном ящике на основе модульного принципа и максимально унифицирована.
Преобразователь изготовлен в климатическом исполнении У, категория размещения 1 по ГОСТ 15150-69 и выдерживает при эксплуатации следующие климати¬ческие и механические воздействия:
- температура окружающей среды, оС от-40 до +45 (от минус 50 до +50 при хранении);
- относительная влажность воздуха при t = 25 оС, % 98;
- высота над уровнем моря, м 1400;
- выпадение инея с последующим оттаиванием;
- механические факторы по ГОСТ 17516-90 группа М25.
Степень защиты оболочки преобразователя IP55 по ГОСТ 14254-80.
| Наименование параметра | Канал 1 | Канал 2 | Канал 3 | Блок БВГ | Канал постоянного тока |
|
| Параметры питающей сети | ||||||
| Род тока | Постоянный | Переменный | Переменный | |||
| Напряжение, В | 87 - 145 | 3 х 110 | 3х380 ± 10%, 50Гц | |||
| Амплитуда пульсаций напряжения, В | 15 | - | - | |||
| Выходные параметры | ||||||
| Номинальное напряжение, линейное, В | 3 х 220 | 3 х 220 | 3 х 220 | Постоянное 145 |
Постоянное 145 с развязкой |
Постоянное 450-565 без развязки |
| Диапазон регулирования напряжения, В | 88 - 308 | 209-331 | 209-331 | 87 - 145* | 87 - 145 | - |
| Номинальный ток, А | 39 | 26 | 13 | 220 | 95 | 45 |
| Номинальная частота, Гц | 50 | 50 | 50 | - | - | - |
| Диапазон регулирования частоты, Гц | 20-70 | 49-51 | 49-51 | - | - | - |
| Номинальная мощность, кВт | 18 | 10 | 5 | 32 | 13 | 18 |
| Выходная мощность при питании от АБ (UВХ= (87 - 125) В), кВА | 11** | 10** | 5** | - | - | - |
| К.п.д., суммарный, % при питании от генератора |
90 | |||||
| К.п.д., суммарный, % при питании от внешней сети |
90 | |||||
| Масса, кг | 400 | |||||
* Регулирование из ПУ вагона через возбуждение генератора
** Суммарная мощность каналов 1, 2, 3 при питании от АБ должна быть не более 11 кВт.
