Статический преобразователь ПЧ-24-03-У1 предназначен для питания установок кондиционирования воздуха и других потребителей пассажирских вагонов с автономным электроснабжением.

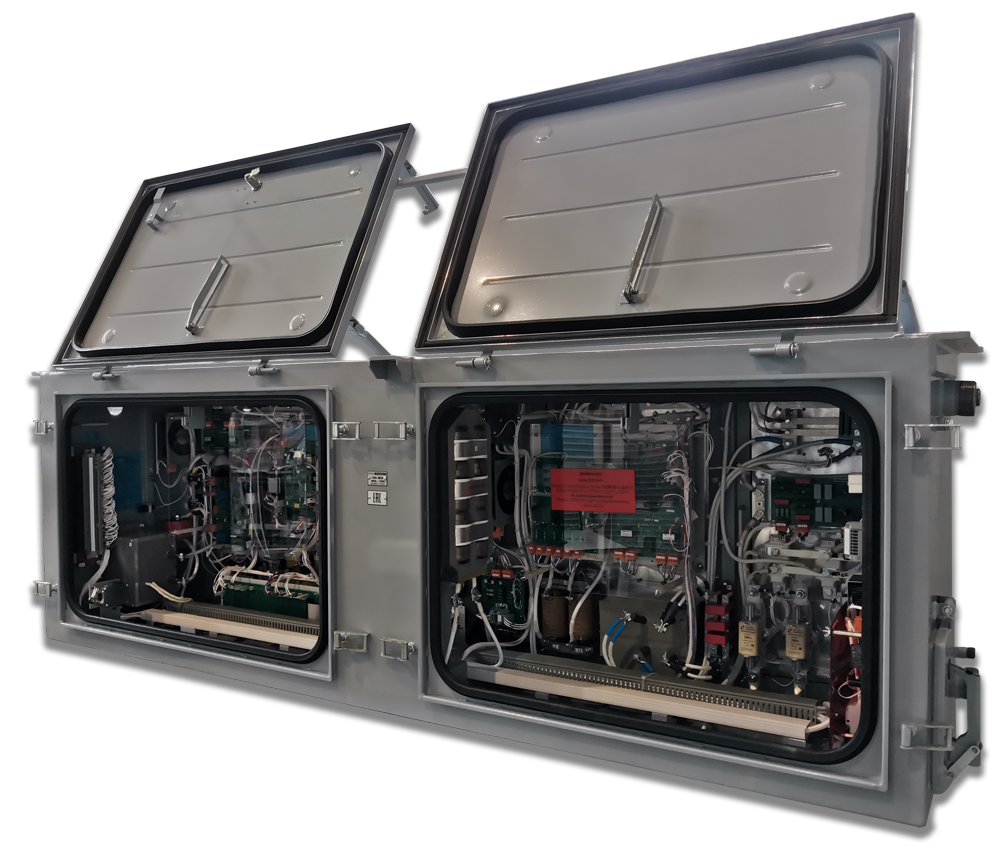

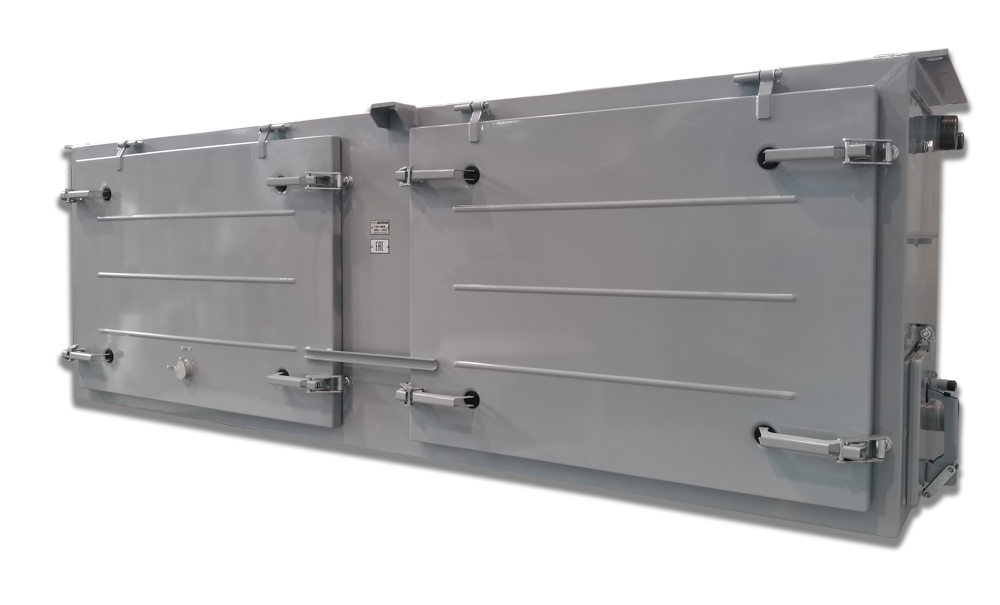

Конструкция преобразователя выполнена в подвагонном ящике на основе модульного принципа и максимально унифицирована. Охлаждение преобразователя осуществляется набегающим потоком воздуха при движении вагона. Для принудительного охлаждения воздуха используются вентиляторы.
В качестве основной элементной базы силовой части преобразователя использованы интеллектуальные транзисторные модули IGBT и диодные сборки фирм «Mitsubishi» и «Semikron». При этом конструкция силовых блоков обеспечивает взаимозаменяемость различных модулей производства «Mitsubishi», «Semikron», «Fuji», а так-же модулей российского производителя «Протон-Электротекс». Система управления, защиты, сигнализации и диагностики выполнена с использованием элементов микропроцессорной техники и программируемой логики, обеспечивающая реализацию заданных алгоритмов регулирования частоты и напряжения на выходах преобразователя, питающих асинхронные двигатели систем вентиляции и кондиционирования, стабилизацию выходных параметров нерегулируемых каналов переменного тока, а так-же 2-х ступенчатый заряд аккумуляторной батареи.
ПЧ-24-03-У1 имеет систему диагностики аварийного состояния и индикацию конкретного вида аварии каждого из каналов, а также позволяет обеспечить обмен оперативной и диагностической информацией с пультом управления вагона. Система управления, защиты, сигнализации и диагностики обеспечивает реализацию оптимального алгоритма регулирования частоты и напряжения на выходных каналах преобразователя.
Каналы преобразователя имеют ряд активных защит от:
- токов внутренних и внешних коротких замыканий;
- токов перегрузки;
- перегрева;
- недопустимого снижения и повышения входных и выходных напряжений каналов;
- несимметрии выходных токов каналов;
- обрывов проводов в цепях нагрузки.
Преобразователь обеспечивает преобразование постоянного напряжения 87...142В в переменное с регулируемой частотой по четырем раздельным каналам с параметрами в соответствии с таблицей.
НАИМЕНОВАНИЕ ПАРАМЕТРОВ | КАНАЛ 1 | КАНАЛ 2 | КАНАЛ 3 | КАНАЛ 4 | КАНАЛ ЗАРЯДА АБ |
Входное напряжение, В | =110 | 3х380В 50Гц | |||
Допустимые отклонения входного напряжения | +33 -23 | +-38 | |||
Номинальное напряжение канала, В | 220 | 220 | 220 | 230 | - |
Номинальная частота канала, Гц | 50 | 50 | 50 | 50 | - |
Число фаз канала | 3 | 3 | 3 | 1 | - |
Диапазон регулирования напряжения | 88...308 | 88...220 | 88...308 | - | - |
Диапазон регулирования частоты, Гц | 20...70 | 20...50 | 20...70 | - | - |
Закон регулирования* | U/f = Const | U/f = Const | U/f = Const | - | - |
Выходная мощность канала, кВА | 18 | 3 | 3 | 6.9 | - |
Номинальный ток канала, А | 39 | 7.9 | 7.9 | 28 | - |
К.П.Д. в номинальном режиме. % не менее | 90 | - | |||
Возможность дистанционного регулирования частоты выходного напряжения | + | + | + | + | - |
Ток заряда АБ (1 ступень), А | - | 40÷70 | |||
Напряжение заряда АБ (2 ступень), В | - | 125÷142 | |||
Габаритные размеры | 2260 х 672 х 730 | ||||
Масса, Кг | 420 кг | ||||
Степень защиты | IP55 |
