Преобразователь высоковольтный статический ПВС-65-02-У1 предназначен для электропитания потребителей и заряда аккумуляторной батареи 2-х этажного вагона-ресторана с централизованным электроснабжением. ПВС обеспечивает преобразование напряжения высоковольтной поездной магистрали 3000В постоянного тока либо 3000В переменного тока частотой 50Гц, а также внешней сети переменного тока 3х380В 50Гц (с отклонениями напряжения сети до 10% от номинального значения) в напряжения постоянного и переменного тока нужной величины.
Сравнительные характеристики преобразователей ПВС-40-06-У1 и ПВС-65-02-У1: PVS4006u1_PVS6502u1.pdf (100 kb)

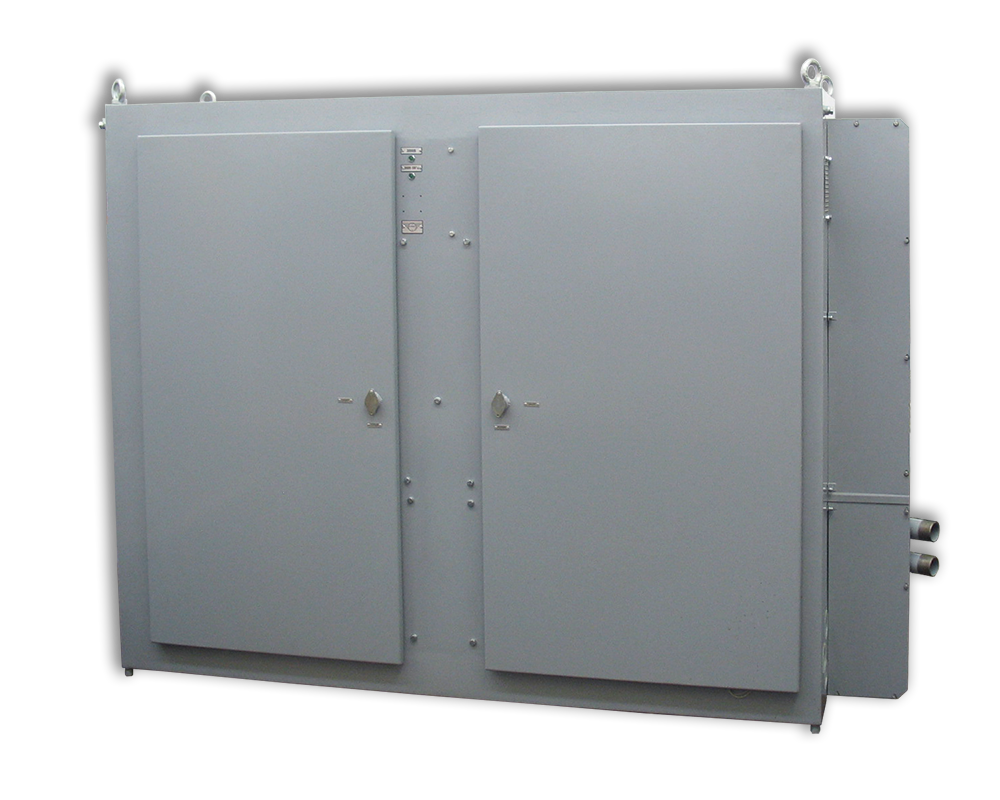

Конструктивно ПВС-65-02-У1 состоит из шкафа преобразователя, имеющего габаритные размеры (BxLxH) 531 x 2082 x 1400 мм и шкафа реакторов с габаритными размерами (BxLxH) 300 x 906 x 300 мм. Выходное напряжение 2-х каналов высоковольтной части преобразователя может варьироваться в зависимости от состава и характеристик энергопотребителей вагонов.
Параметры выходных каналов высоковольтной части преобразователя ПВС-65-02-У1:
| Канал питания 450 В | |
| Напряжение, В | 450 |
| Ток, А | 80 |
| Мощность, кВт | 36 |
| Канал питания 160 В | |
| Напряжение, В | 160 |
| Ток, А | 125 |
| Мощность, кВт | 20 |
Параметры выходных каналов низковольтной части преобразователя ПВС-65-02-У1:
| Наименование каналов |
Наименование параметра канала |
Номинальное значение |
Рабочий регулирования |
| Каналы питания электродвигателей компрессоров (каналы 1,2) | Выходное напряжение, В | 220 | 88-308 |
| Число фаз | 3 | - | |
| Частота, Гц | 50 | 20-70 с шагом 5 Гц | |
| Максимальный ток, А, не более | 39 | - | |
| Выходная мощность, кВА | 18 | - | |
| Коэффициент гармоник выходного тока, %,
не более |
5 | - | |
| Форма выходного напряжения | ШИМ, dU/dt <500В/с | ||
|
Закон регулирования |
U/f =const | ||
| Перегрузка по току | 1,15 - 10 с; 1,5-мгновенное отключение |
||
| Каналы питания электроплиты, конвектомата, 1- и 3-фазных нагрузок переменного тока (каналы 3, 4) | Выходное линейное напряжение, В | 220 | |
| Число фаз | 3 | - | |
| Частота, Гц | 50 | - | |
| Максимальный ток, А, не более | 52 | ||
| Выходная мощность, кВт | 20 | - | |
| Форма выходного напряжения | синусоидальная | ||
| Канал заряда аккумуляторной батареи АБ и питания потребителей постоянного тока (канал 5) | Выходное напряжение, В | 110 | 77-143 |
| Максимальный ток, А, не более | 140, в том числе ток заряда АБ 28 | - | |
|
Выходная мощность, длительная, не более, кВт
|
20
12 |
- | |
Длительная выходная мощность преобразователя ПВС-65-02-У1 составляет 55 кВт, часовая - 65 кВт. Суммарный коэффициент полезного действия (КПД) ПВС при номинальном напряжении 3000В не менее 90%.
В качестве основной элементной базы силовой части преобразовательного комплекса как с централизованным, так и с автономным электроснабжением использованы интеллектуальные транзисторные модули IGBT и диодные сборки фирм «Mitsubishi» и «Semikron». При этом конструкция силовых блоков обеспечивает взаимозаменяемость различных модулей производства «Mitsubishi», «Semikron» и «Infineon». Системы управления, защиты, сигнализации и диагностики выполнены с использованием элементов программируемой логики и однокристальных ЭВМ фирм «Atmel» и «Xilinx», обеспечивающих реализацию заданных алгоритмов регулирования частоты и напряжения на выходе преобразователя, питающего асинхронные двигатели систем вентиляции и кондиционирования, заряд аккумуляторной батареи, а также стабилизацию выходных параметров нерегулируемых каналов постоянного и переменного тока.
