ПРЕОБРАЗОВАТЕЛЬ СОБСТВЕННЫХ НУЖД ПСН-200-У1 МИЮН.435461.001
Скачать описание: PSN200.pdf (64 Kb)
Преобразователь собственных нужд ПСН-200-У1 для электропоездов внутригородского и пригородного сообщения ЭГ2ТВ «Иволга 1.0» и «Иволга 2.0» производства ОАО «Тверской вагоностроительный завод» предназначен для преобразования постоянного тока контактной сети номинальным напряжением 3000 В в переменный трехфазный ток номинальным напряжением 380 В частотой 50 Гц и в постоянный ток номинальным напряжением 110 В для питания асинхронных двигателей электроприводов установок кондиционирования воздуха, компрессоров и других нагрузок.
ПСН-200-У1 на стоянке может преобразовывать внешнюю сеть переменного тока 3 х 380 В 50 Гц в постоянный ток с номинальным напряжением 110 В для питания системы управления, освещения и заряда аккумуляторной батареи.
ПСН-200-У1 выполнен в виде двух силовых преобразователей, размещаемых в подвагонном пространстве и включающих в себя: высоковольтную часть и низковольтную часть с системами управления, защиты и диагностики, обеспечивающими реализацию заданных параметров питания потребителей электропоезда.

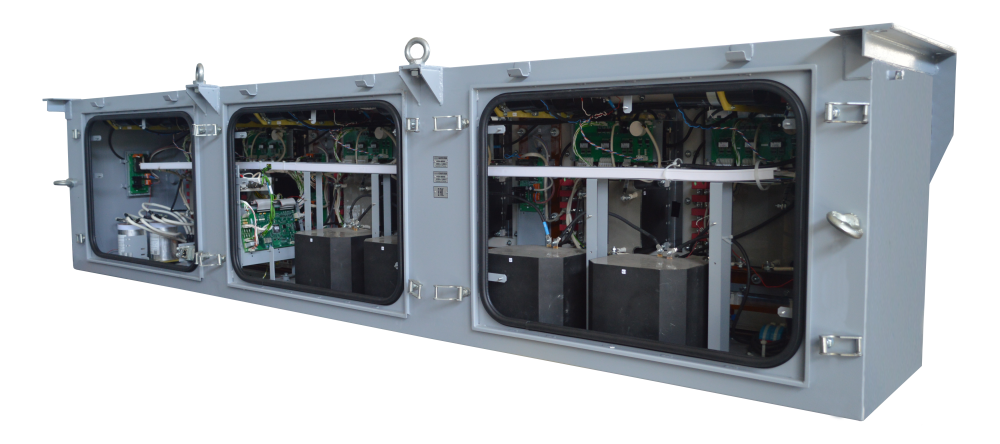

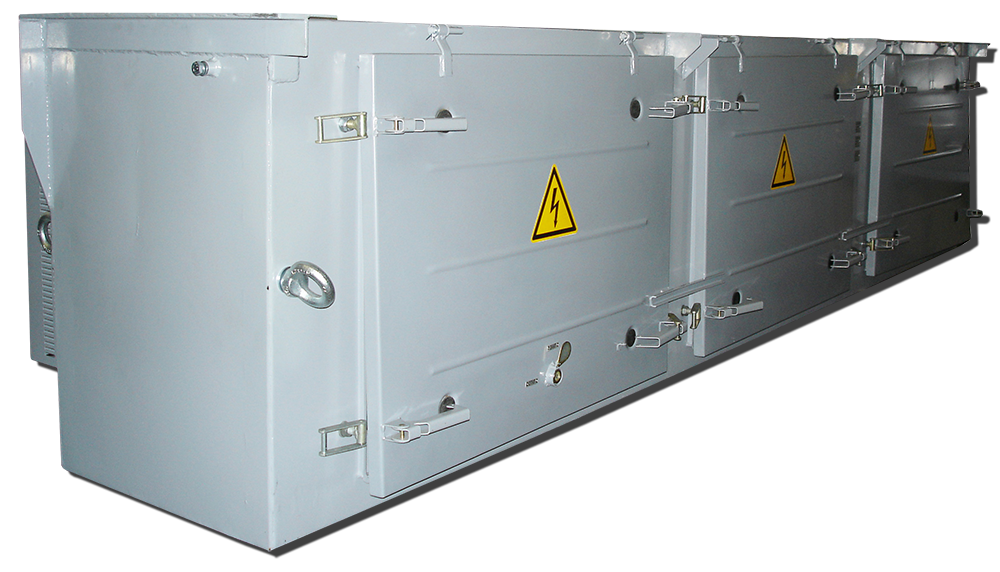

Высоковольтная часть преобразователя ПСН-200-У1(ВСП-200-У1)
Высоковольтная часть ПСН-200-У1 состоит из одного высоковольтного преобразователя ВСП-200-У1, включающего в себя входной фильтр и входной высоковольтный понижающий преобразователь с гальванической развязкой.

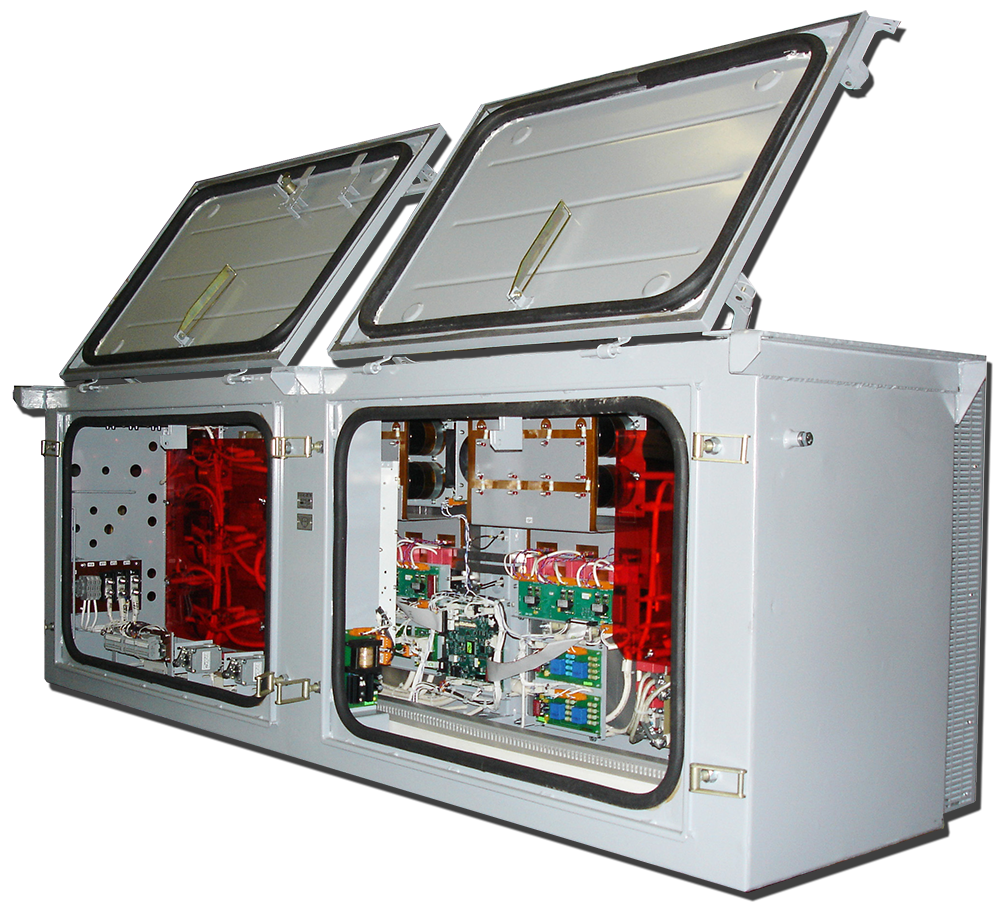

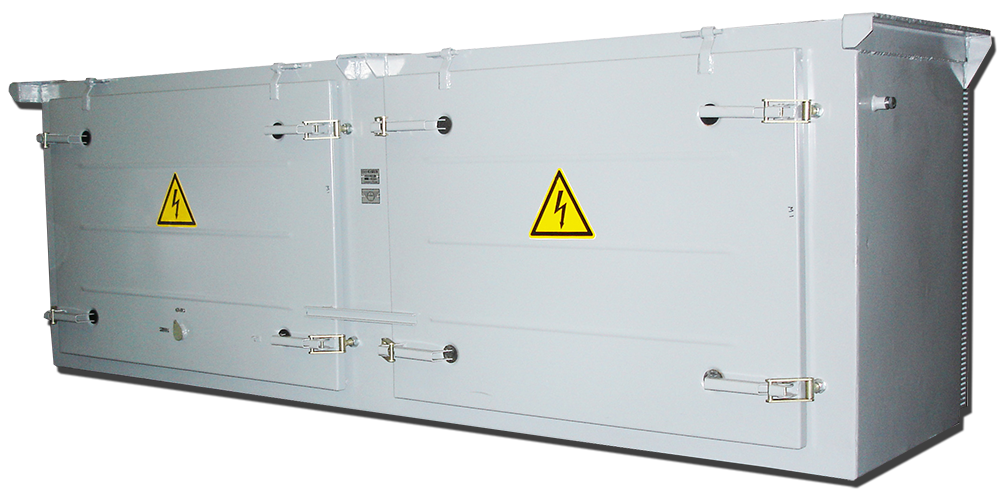

Низковольтная часть преобразователя ПСН-200-У1 (НСП-200-У1)
Низковольтная часть ПСН-200-У1 состоит из одного низковольтного преобразователя НСП-200-У1, включающего в себя трехфазный инвертор (канал 1) и конвертор для питания цепей постоянного тока и заряда аккумуляторных батарей (канал 2).
| Наименование параметра | Значение параметра |
| Входное номинальное питающее напряжение, В | Контактная сеть напряжением 3000В постоянного тока |
| Диапазон изменения входного напряжения питания, В | 2200÷4000 |
|
Габаритные размеры преобразователей ,ДхВхГ, мм Высоковольтная часть: Низковольтная часть: |
3200 х 726 х 747 2150 х 730 х 722 |
| Канал 1 | |
| Номинальное линейное напряжение на выходе, В | 380 |
| Диапазон изменения линейного напряжения, % | +6, -3 |
| Количество фаз | 3 |
| Номинальная частота, Гц |
50 |
| Отклонение частоты, % | ±1 |
| Тип нагрузки | активно-индуктивный |
| Номинальная / максимальная выходная мощность, кВт | 150 / 175 |
| Канал 2 | |
| Выходное номинальное напряжение, В | 110 |
| Диапазон изменения выходного напряжения, В | 77÷142 |
| Коэффициент пульсаций выходного напряжения, % | 6 |
| Максимальная выходная мощность, кВт | 15 |
| Суммарный КПД в номинальном режиме, % | 90 |
В качестве основной элементной базы силовой части преобразовательных комплексов использованы интеллектуальные транзисторные модули IGBT и диодные сборки фирм «Mitsubishi» и «Semikron». При этом конструкция силовых блоков обеспечивает взаимозаменяемость различных модулей производства «Mitsubishi», «Semikron» и «Fuji».
Системы управления, защиты, сигнализации и диагностики выполнены с использованием элементов программируемой логики и однокристальных ЭВМ, обеспечивающих реализацию заданных алгоритмов работы.
