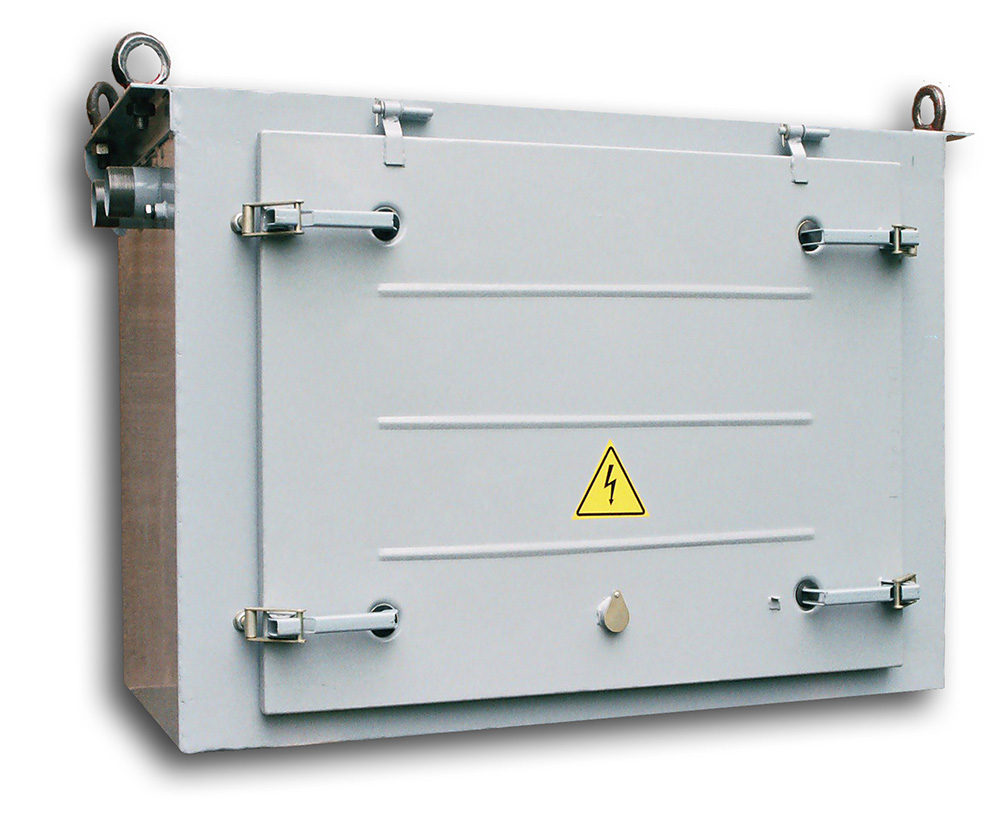

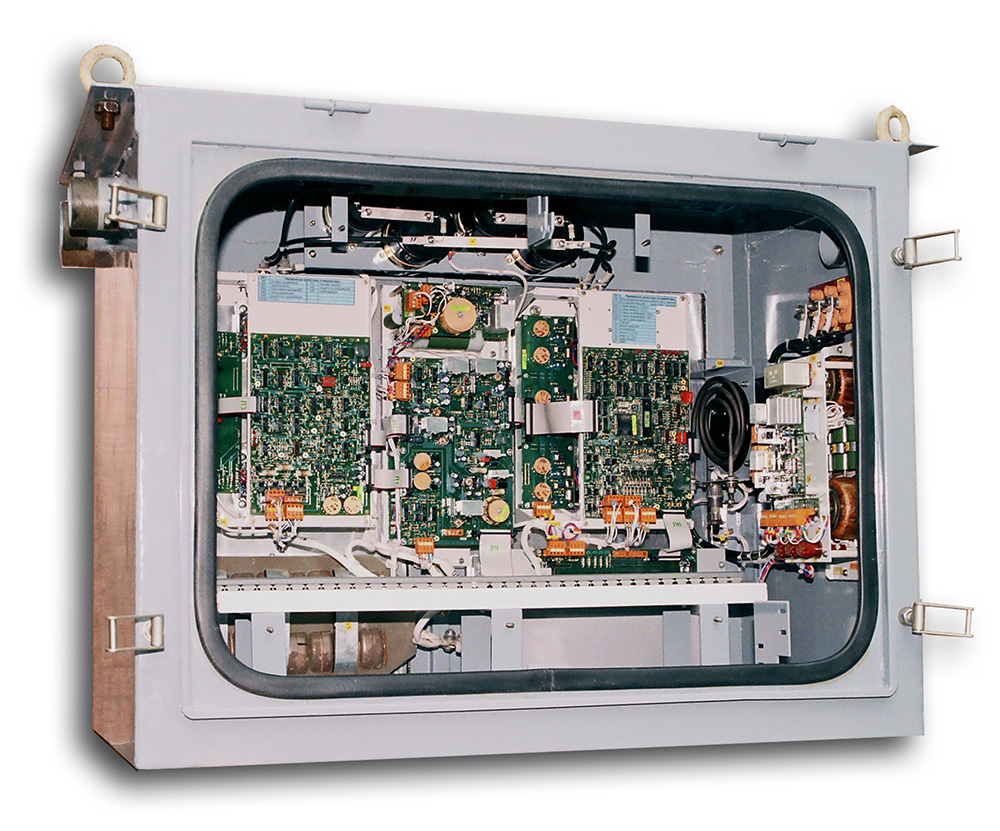

Преобразователь ПЧ-18-У1 предназначен для частотного управления скоростью асинхронного электродвигателя, входящего в комплект электрооборудования пассажирских вагонов с автономным электроснабжением и кондиционированием воздуха, при питании силовых цепей от переменного напряжения 3х220 В, 50 Гц.
Скачать описание: pch1801.pdf (407 Kb)
Преобразователь обеспечивает:
- пуск, торможение, изменение частоты вращения и защиту электродвигателя в соответствии с заданием в ручном или автоматическом режимах;
- преобразование постоянного напряжения 87-142 В в переменное с регулируемой частотой;
- конструктивное исполнение силовых блоков и других элементов полностью унифицировано с блоками преобразователей типа ПЧ-24.
Преобразователь изготовлен в климатическом исполнении У, категория размещения 1 по ГОСТ 15150-69 и выдерживает при эксплуатации и хранении следующие климатические и механические воздействия:
- температура окружающей среды, оС от минус 50 до +50;
- относительная влажность воздуха при t = 25 оС, % 98;
- высота над уровнем моря, м 1400;
- выпадение инея с последующим оттаиванием;
- механические факторы по ГОСТ 17516-90 группа М25.
Степень защиты оболочки преобразователя IP55 по ГОСТ 14254-80.
Преобразователь содержит 1 канал, предназначенный для управления электродвигателем компрессора.
| НАИМЕНОВАНИЕ ПАРАМЕТРА (ХАРАКТЕРИСТИКИ) | ИСПОЛНЕНИЕ ПЧ-18-У1 |
| Входное напряжение, В | =110 |
| Допустимые отклонения входного напряжения, В |
+35 -23 |
| Амплитуда пульсаций входного напряжения, В | 15 |
| Частота пульсаций входного напряжения, Гц | 300-4000 |
| Число выходных каналов | 1 |
| Номинальное напряжение канала, линейное, В | 220 |
| Номинальная частота канала, Гц | 50 |
| Число фаз канала | 3 |
| Диапазон регулирования напряжения канала, В | 88-308 |
| Диапазон регулирования частоты канала, Гц | 20-70 |
| Закон регулирования * | U/f = const |
| Выходная мощность канала при питании от АБ, кВА | 11 |
| Выходная мощность канала при питании от генератора, кВА | 18 |
| Номинальный ток канала, фазный, А | 39 |
| К.П.Д в номинальном режиме, % не менее | 90 |
| Время нарастания и спада частоты и напряжения канала, с | 3...60 |
| Возможность дистанционного регулирования частоты выходного напряжения | + |
| Уставка защиты от перегрузки каналов с задержкой времени срабатывания 10 с | 1,15Iн |
| Уставка защиты от перегрузки каналов без задержки времени срабатывания | 1,5Iн |
| Габаритные размеры, мм | 940*678*730 |
| Степень защиты | IP55 |
| Масса, кг | 190 |
* Закон регулирования может видоизменяться исходя из конкретных нагрузок.
