Статический преобразователь ПЧ-24-01-У1 для систем электроснабжения пассажирских вагонов, в том числе для систем вентиляции, кондиционирования и заряда аккумуляторной батареи от подвагонного генератора и промышленной сети 380 В, 50Гц.
Скачать описание: pch-24-01-u1.pdf (490 Kb)
Скачать рекламный проспект: PCH-24-01_01R_18in.pdf (369 Kb)

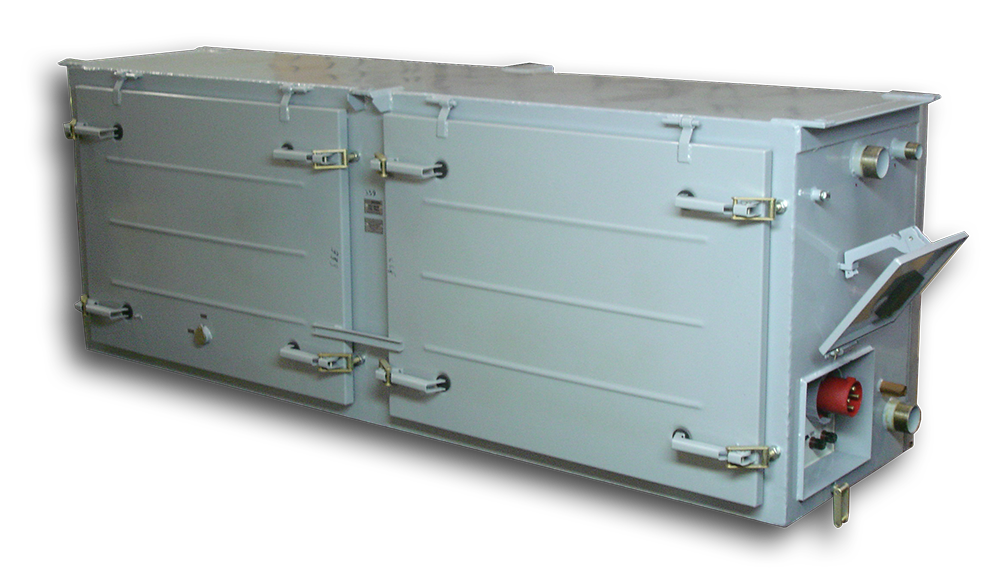

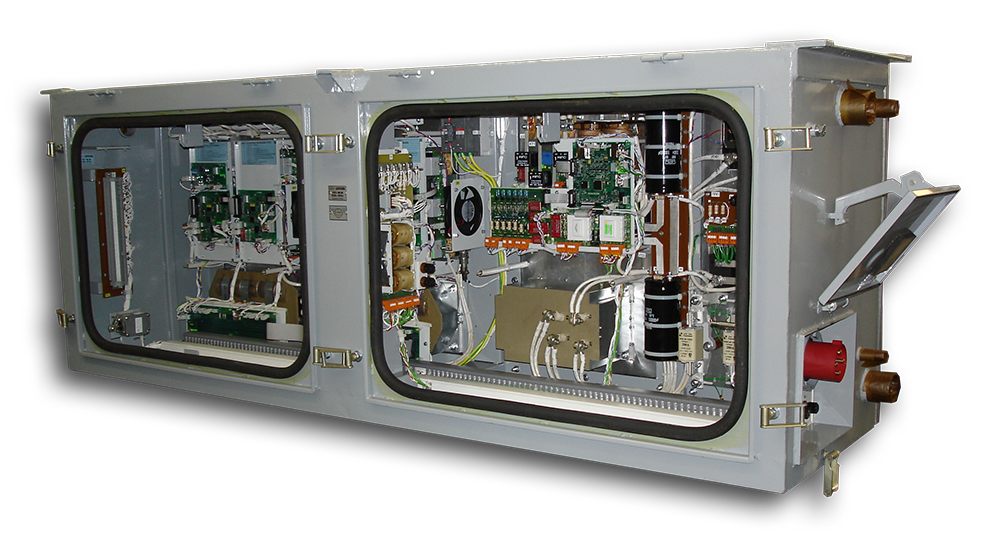

Конструкция преобразователя выполнена в подвагонном ящике на основе модульного принципа и максимально унифицирована.
Система управления, защиты, сигнализации и диагностики выполнена с использованием программируемой логики, обеспечивающей реализацию оптимального алгоритма регулирования частоты и напряжения на выходных каналах преобразователя, питающих электродвигатели кондиционера, вентилятора конденсатора и вентилятора циркуляции, защиту от перегрузок, токов к.з. перегрева, несимметрии токов нагрузки и обрыва фазы, недопустимого снижения входного напряжения, а также обмен оперативной и диагностической информацией с пультом управления вагона.
Использование высокочастотного инвертора с гальванической развязкой для заряда АБ и питания системы кондиционирования при питании от промышленной сети 380 В, 50 Гц позволило существенно улучшить технические и массогабаритные показатели системы электроснабжения пассажирских вагонов.
Преобразователь обеспечивает:
• Преобразование постоянного напряжения 87...142 В в переменное с регулируемой частотой по трём раздельным каналам с параметрами в соответствии с таблицей.
• Питание потребителей постоянного тока, в том числе программируемый заряд аккумуляторной батареи при питании от промышленной сети 380 В, 50Гц.
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | КАНАЛ 1 | КАНАЛ 2 | КАНАЛ 3 | КАНАЛ ЗАРЯДА АБ |
| Входное напряжение, В | =110 | 3х380В 50Гц | ||
| Допустимые отклонения входного напряжения | +33 -23 | - | ||
| Номинальное напряжение канала, В | 220 | 220 | 220 | - |
| Номинальная частота канала, Гц | 50 | 50 | 50 | - |
| Число фаз канала | 3 | 3 | 3 | - |
| Диапазон регулирования напряжения | 88...308 | 88...220 | 88...308 | - |
| Диапазон регулирования частоты, Гц | 20...70 | 20...50 | 20...70 | - |
| Закон регулирования* | U/f = Const | U/f = Const | U/f = Const | - |
| Выходная мощность канала, кВА | 18 | 3 | 3 | - |
| Номинальный ток канала, А | 39 | 7.9 | 7.9 | - |
| К.П.Д. в номинальном режиме. % не менее | 90 | - | ||
| Время нарастания и спада частоты и напряжения каналов, с | 1,5...60 | 1,5...60 | 1,5...60 | - |
| Защита от перегрузки с задержкой 10 с. | 1,15 Iн | 1,15 Iн | 1,15 Iн | - |
| Мгновенная защита от перегрузки | 1,5 Iн | 1,5 Iн | 1,5 Iн | - |
| Ток заряда АБ (1 ступень), А | - | 40÷70 | ||
| Напряжение заряда АБ (2 ступень), В | - | 125÷142 | ||
| Габаритные размеры | 1870 х 638 х 730 | |||
| Масса, Кг | 340 кг | |||
| Степень защиты | IP55 | |||
*Закон регулирования может видоизменяться по согласованию с заказчиком.
