Высоковольтный статический преобразователь ПВС-40-У1 предназначен для обеспечения централизованного электроснабжения от высоковольтной поездной магистрали пассажирских вагонов. ПВС-40-У1 состоит из высоковольтной (ВСП) и низковольтной (НСП) частей, которые расположены в 2-х стандартных герметичных подвагонных ящиках исполнения IP54.
Высоковольтная часть преобразователя ПВС-40-У1 (ВСП-40-У1):

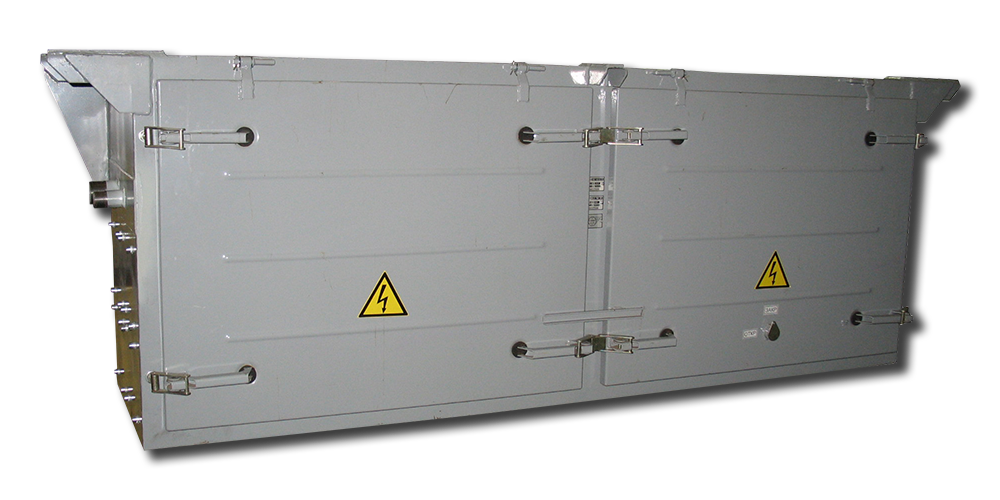

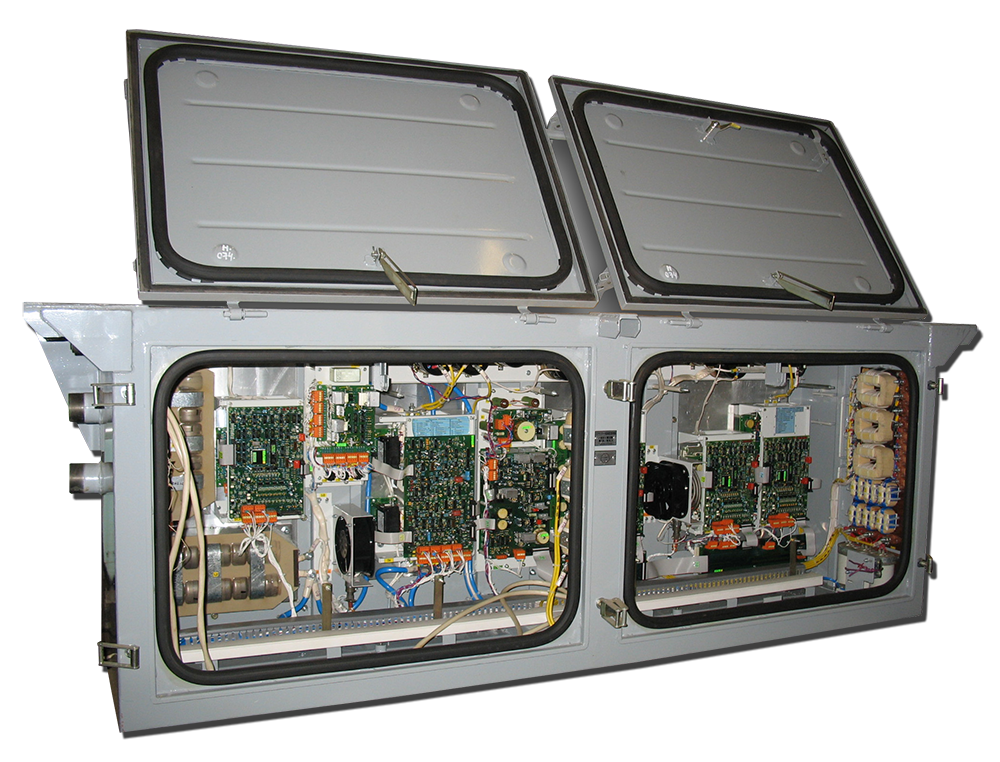

Низковольтная часть преобразователя ПВС-40-У1 (НСП-40-У1):
На вход преобразователя может подаваться любое из 5-ти напряжений питания: 3000В и 1500В постоянного тока, 3000В и 1500В переменного тока частотой 50Гц и 1000В переменного тока частотой 16 2/3 Гц. Выходное напряжение 2-х каналов высоковольтной части преобразователя может варьироваться в зависимости от состава и характеристик энергопотребителей вагонов, при этом один из выходных каналов питает потребители постоянного тока и ответственные потребители переменного тока, получающие резервное питание от аккумулированной батареи. Второй выходной канал используется для питания преобразователей системы вентиляции и кондиционирования, а также для питания остальных потребителей переменного тока. Длительная выходная мощность преобразователей ПВС-40-У1 составляет 35 кВт, часовая - 40 кВт. В качестве основной элементной базы силовой части преобразовательных комплексов как с централизованным, так и с автономным электроснабжением использованы интеллектуальные транзисторные модули IGBT и диодные сборки фирм «Mitsubishi» и «Semikron». При этом конструкция силовых блоков обеспечивает взаимозаменяемость различных модулей производства «Mitsubishi», «Semikron» и «Infineon».
Системы управления, защиты, сигнализации и диагностики выполнены с использованием элементов программируемой логики и однокристальных ЭВМ фирм «Atmel» и «Xilinx», обеспечивающих реализацию заданных алгоритмов регулирования частоты и напряжения на выходе преобразователей, питающих асинхронные двигатели систем вентиляции и кондиционирования, заряд аккумуляторных батарей, а также стабилизацию выходных параметров нерегулируемых каналов постоянного и переменного тока.
Параметры выходных каналов высоковольтной части преобразователя ПВС-40-У1:
| Канал питания 400 В | |
| Напряжение, В | 400 |
| Ток, А | 37,5 |
| Мощность, кВт | 15 |
| Канал питания 160 В | |
| Напряжение, В | 160 |
| Ток, А | 125 |
| Мощность, кВт | 20 |
Параметры выходных каналов низковольтной части преобразователя ПВС-40-У1:
| Наименование каналов |
Наименование параметра канала |
Номинальное значение |
Рабочий регулирования |
|
Канал питания потребителей однофазного тока |
Входное напряжение, В | 160 | 155-165 |
| Выходное линейное напряжение, В | 220 | 209-231 | |
| Число фаз | 1 | - | |
| Частота, Гц | 50 | ±0,5 | |
| Номинальный ток, А, не более | 13,5 | - | |
| Выходная мощность, кВт | 3 | - | |
|
Коэффициент гармоник выходного тока, %, не более |
5 | - | |
| Канал питания электродвигателя компрессора | Входное напряжение, В | 400 | 390-410 |
| Выходное линейное напряжение, В | 220 | 88-308 | |
| Число фаз | 3 | - | |
| Частота, Гц | 50 | 20-70 с шагом 5Гц | |
| Номинальный ток, А, не более | 39 | - | |
| Выходная номинальная мощность, кВт | 15 | - | |
| Выходная максимальная мощность, кВА | 18 | - | |
| Форма выходного напряжения | ШИМ, dU/dt <500В/с | ||
| Коэффициент гармоник выходного тока, %, не более | 5 | - | |
| Закон регулирования | U/f=Const | - | |
| Перегрузка по току | до 1,5Iн в течение 60 c, свыше 1,5 -мгновенное отключение | ||
| Канал питания электродвигателя вентилятора приточного воздуха | Входное напряжение, В | 160 110 |
155-165 77-125 |
| Выходное линейное напряжение, В | 220 | 209-231 | |
| Число фаз | 3 | - | |
| Частота, Гц | 50 | ±0,5 | |
| Номинальный ток, А, не более | 7,9 | - | |
| Выходная мощность, кВт | 3 | - | |
| Форма выходного напряжения | ШИМ, dU/dt <500В/с | ||
| Коэффициент искажения выходного тока, %, не более | 5 | - | |
| Канал питания потребителей постоянного тока, включая заряд АБ | Входное напряжение, В | 160 | 155-165 |
| Выходное линейное напряжение, В | 110 | 77-143 | |
| Максимальный ток, А, не более | 110, в том числе ток заряда АБ 40 | - | |
| Выходная максимальная мощность, кВА | 15 | - | |
Примечания:
1. Характеристики каналов питания потребителей могут быть изменены по согласованию с Заказчиком при сохранении суммарной выходной мощности.
2. Для каналов переменного тока приведены величины первой гармоники выходного напряжения.
3. Закон регулирования частоты может изменяться по согласованию с Заказчиком в зависимости от нагрузки.
