Преобразователь электроэнергии ПЧ-80-02М-У2 предназначен для обеспечения работы системы кондиционирования салона вагона поезда метрополитена, а также для питания калориферов.
Описание преобразователя ПЧ-80-02М-У2: PCH8002MU2.pdf (87 Kb)

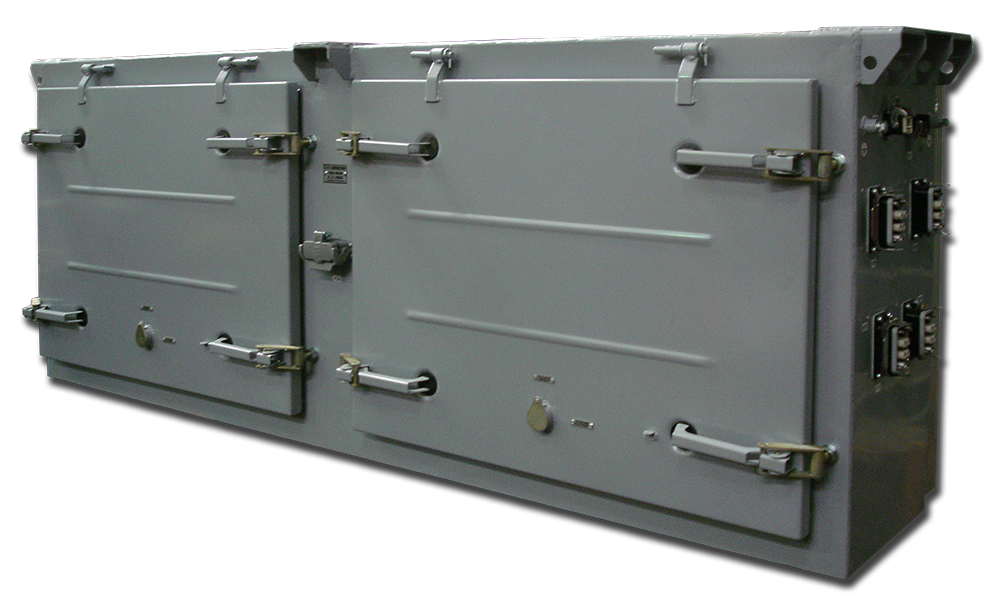

ПЧ-80-02М-У2 размещается в металлическом шкафу, который устанавливается в подвагонном пространстве. Охлаждение выполняется естественным отводом тепла с применением алюминиевых охладителей как при движении вагона, так и на стоянке.

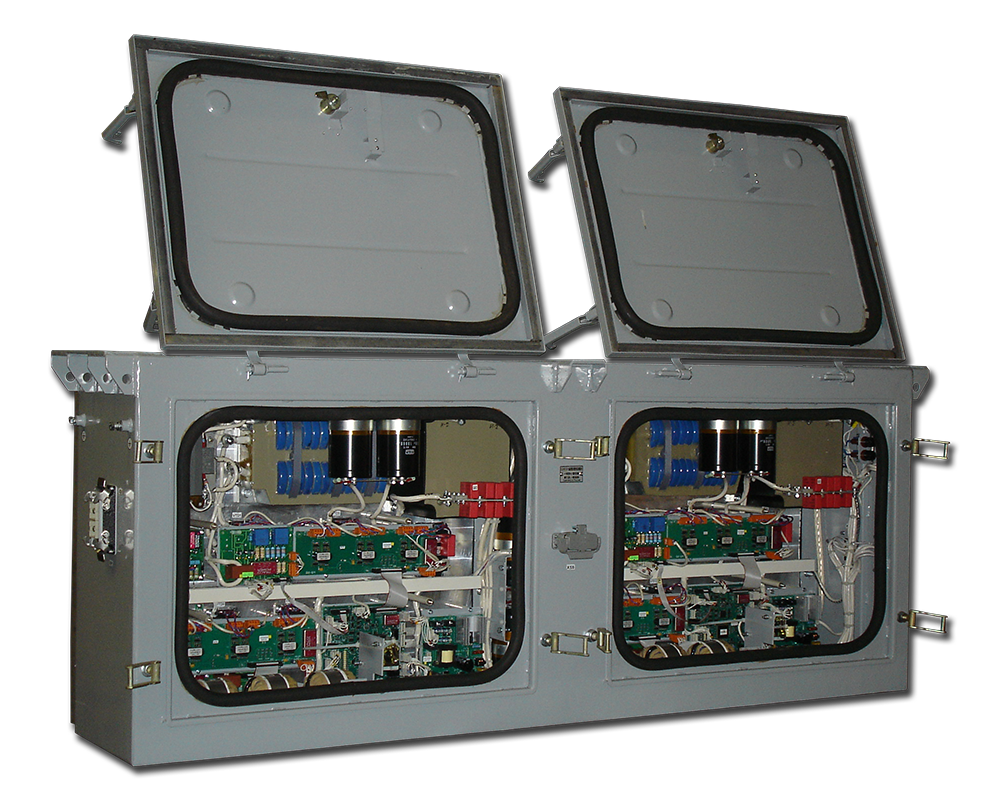

Преобразователь разработан с использованием современных технических, конструктивных решений на основе современной элементной базы, в том числе IGBT-транзисторов. Конструкция обеспечивает удобный доступ с лицевой стороны ко всем элементам и устройствам.
В состав ПЧ-80-02М-У2 входят 4 канала питания потребителей:
канал 1 и 3 – каналы питания системы обеспечения климата салона вагона 3-фазным переменным напряжением 3х380В, 50 Гц.
канал 2 и 4 - каналы питания калориферов постоянным напряжением 600 В.
| Номинальное напряжение питания, В | = 750 |
| Диапазон изменения входного напряжения питания, В | 550 - 1000 |
| Номинальное напряжение питания собственных нужд, В | = 80 |
| Диапазон изменения напряжения питания собственных нужд, В | 50 - 90 |
| Канал1,3 | |
| Номинальное выходное напряжение, линейное, В | ~380 |
| Отклонение выходного напряжения от номинального, % | ±5 |
| Форма выходного напряжения | синусоидальная |
| Номинальная частота выходного напряжения, Гц | 50 |
| Отклонение частоты от заданной, Гц | ± 1 |
| Число фаз | 3 |
| Регулировка напряжения и частоты (U/f = const) | да, при пуске и при работе |
| Диапазон регулировки частоты при работе, Гц | 35…50 |
| Диапазон регулировки частоты при пуске, Гц | 0…50 |
| Потребляемая мощность питаемого оборудования, кВт | 12,5 |
| Номинальное напряжение питания канала, В | =750 |
| Отклонение напряжения питания от номинального, В | 550…1000 |
| Канал 2, 4 | |
| Номинальное выходное напряжение, В | = 600 |
| Отклонение выходного напряжения от номинального, В | 550…600 |
| Потребляемая мощность питаемого оборудования, кВт | 28,0 |
| Номинальное напряжение питания канала, В | =750 |
| Отклонение напряжения питания от номинального, В | 550…1000 |
Преобразователь имеет защиту от внешних и внутренних коротких замыканий, превышения выходных токов каналов, недопустимого понижения и повышения входного напряжения, неправильного подключения входного напряжения (полярность), превышения температуры силовых полупроводниковых приборов, гальваническую развязку входного и выходного напряжений.
ПЧ-80-02М-У2 оснащен средствами контроля технического состояния и системой индикации конкретного вида аварии. Микропроцессорная система управления преобразователем связана с контроллером системы кондиционирования кабины интерфейсом RS-485. Имеется возможность управления преобразователем с помощью персонального компьютера, подключаемого к разъему, расположенному на корпусе преобразователя.
ПЧ-80-02М-У2 имеет габаритные размеры (ШxГxВ): 1660 x 390 x 670. Максимальный вес 330 кг.
