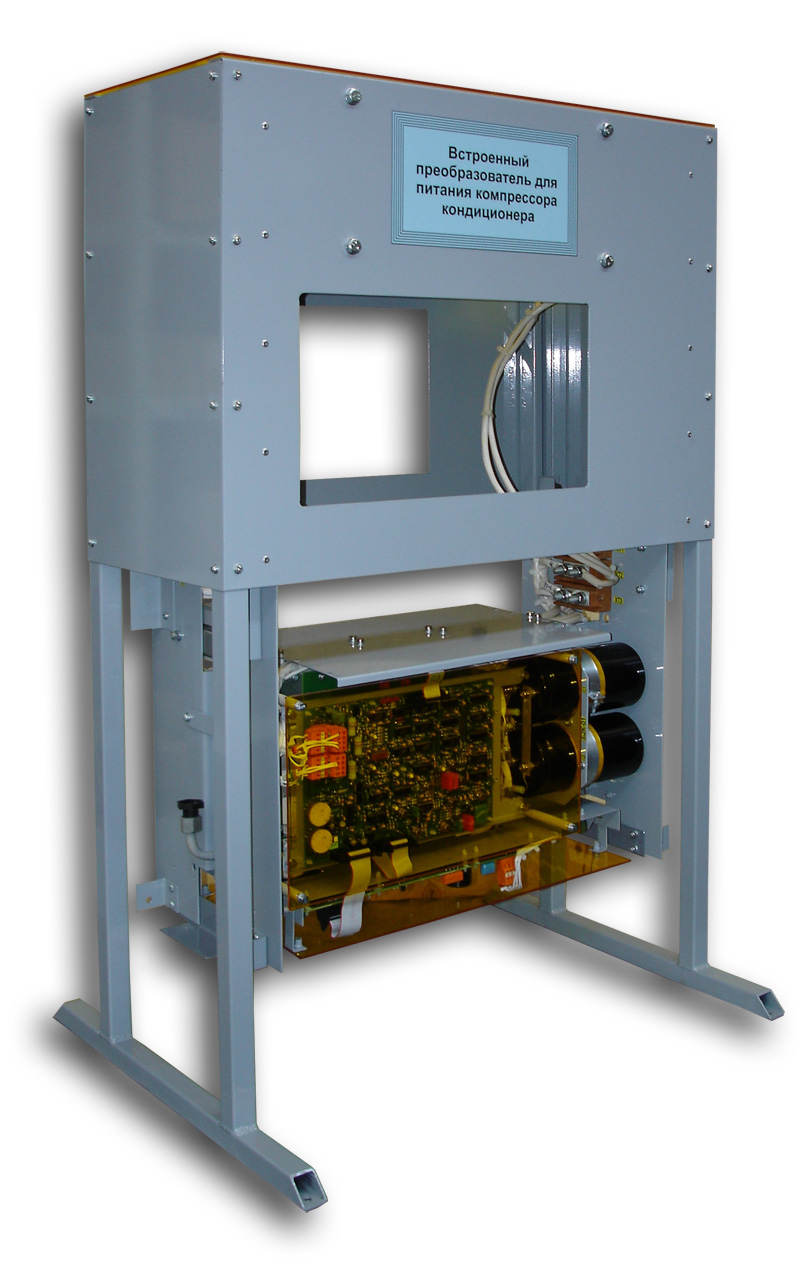

Встроенный в конструкцию кондиционера преобразователь ПЧ-18-У1 предназначен для частотного управления скоростью асинхронного электродвигателя компрессора, входящего в комплект установки кондиционирования и вентиляции воздуха пассажирских вагонов с автономным электроснабжением и электропоездов. Преобразователь обеспечивает преобразование постоянного напряжения 87...142 В в переменное с регулируемой частотой.

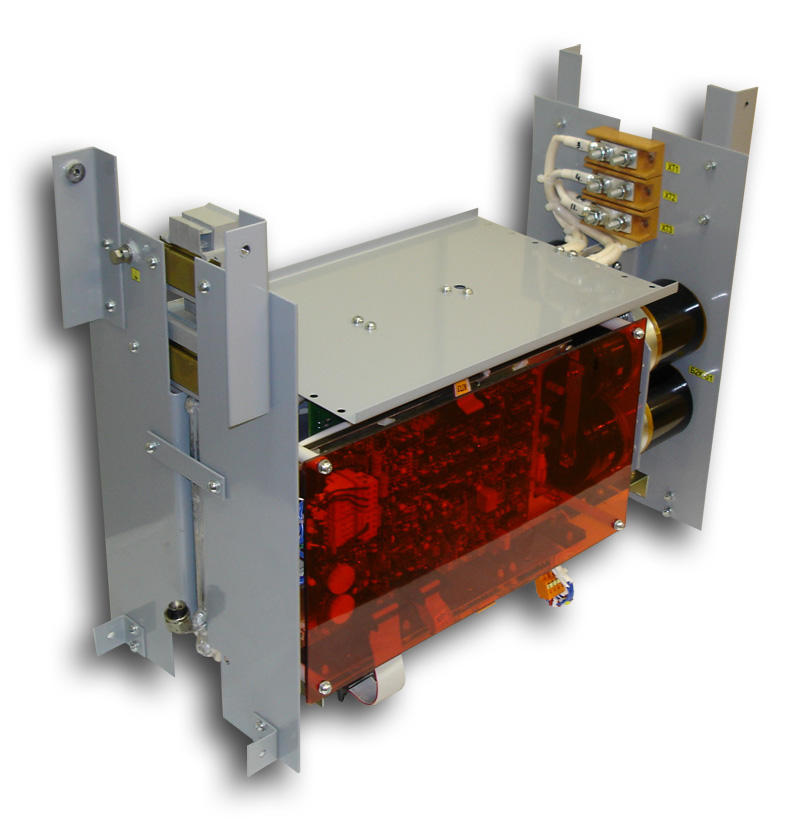

Конструктивно преобразователь выполнен в виде малогабаритного блока с жидкостным охлаждением и выдвижной частью, обеспечивающей удобство в обслуживании и ремонте.
Конструкция основных элементов унифицирована.
| Наименование параметров | Значение |
| Входное напряжение, В | =110 |
| Допустимые отклонения входного напряжения, В |
+35 -23 |
| Номинальное напряжение канала, В | 220 |
| Номинальная частота канала, Гц | 50 |
| Число фаз канала | 3 |
| Диапазон регулирования напряжения, В | 88...308 |
| Диапазон регулирования частоты, Гц | 20...70 |
| Закон регулирования* | U/f = Const |
| Выходная мощность канала кВА | 18 |
| Номинальный ток канала, А | 39 |
| К.П.Д. в номинальном режиме, %, не менее | 90 |
| Время нарастания и спада частоты и напряжения каналов, с | 3...60 |
| Защита от перегрузки с задержкой 10 с | 1,15 Iн |
| Мгновенная защита от перегрузки | 1,5Iн |
| Габаритные размеры, мм | 572 х 248 х 282 |
| Масса полная, кг | 52,5 |
| Масса выдвижной части, кг | 24,5 |
| Степень защиты | IP00 |
| Охлаждение | Жидкостное |
*Закон регулирования может видоизменяться по согласованию с заказчиком.
