Преобразователь высоковольтный статический ПВС-65-У1 предназначен для электропитания потребителей 2-х этажного пассажирского вагона с централизованным электроснабжением. ПВС-65-У1 обеспечивает преобразование напряжения высоковольтной поездной магистрали 3000В постоянного тока в напряжения постоянного и переменного тока нужной величины.
Преобразователь допускает питание от поездной высоковольтной магистрали в однопроводном или двухпроводном исполнениях.
ПВС-65-У1 на стоянке может функционировать в полном объеме при питании от внешней сети переменного тока 3х380В 50Гц (с отклонениями напряжения сети до 10% от номинального значения).

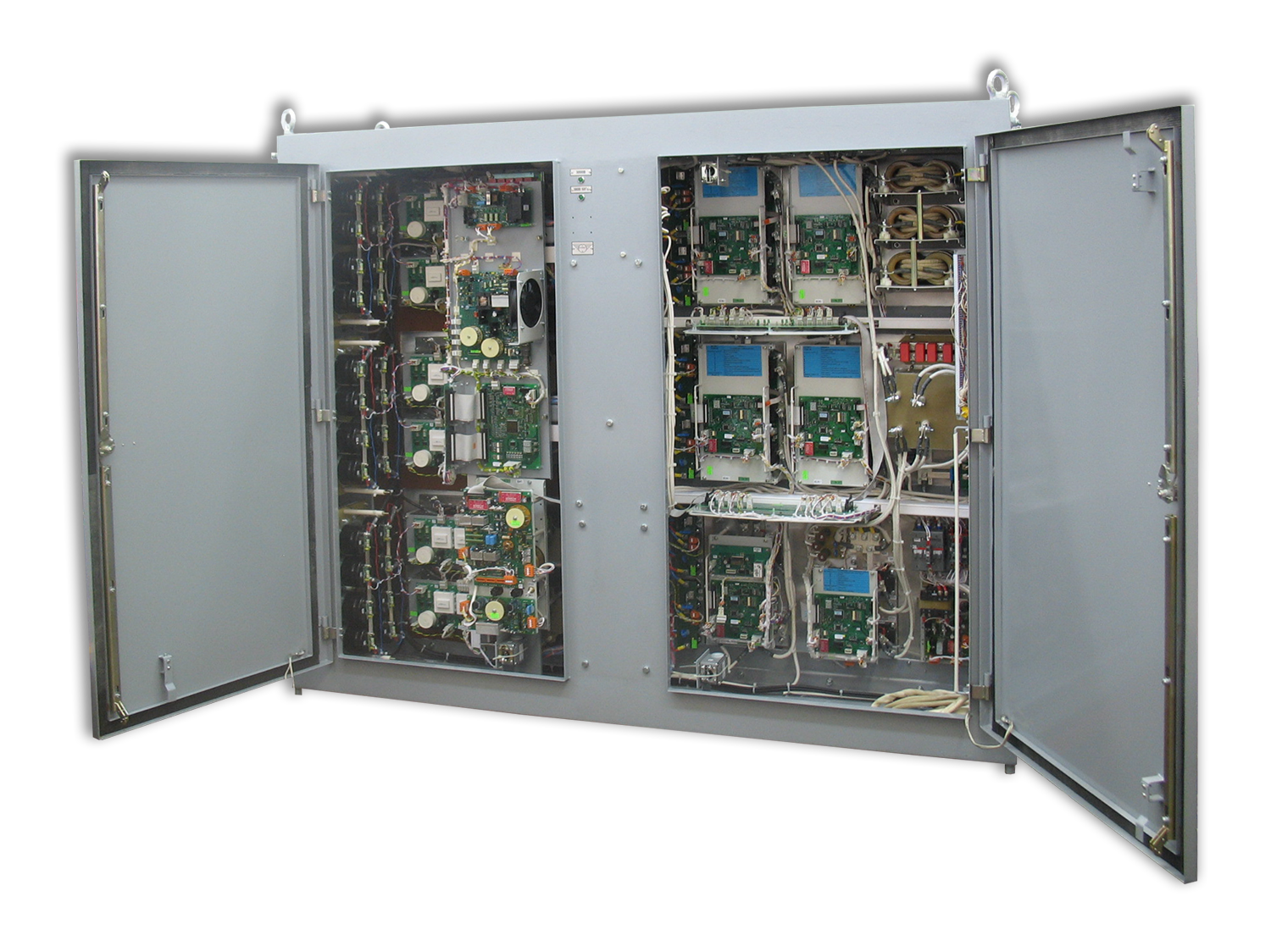

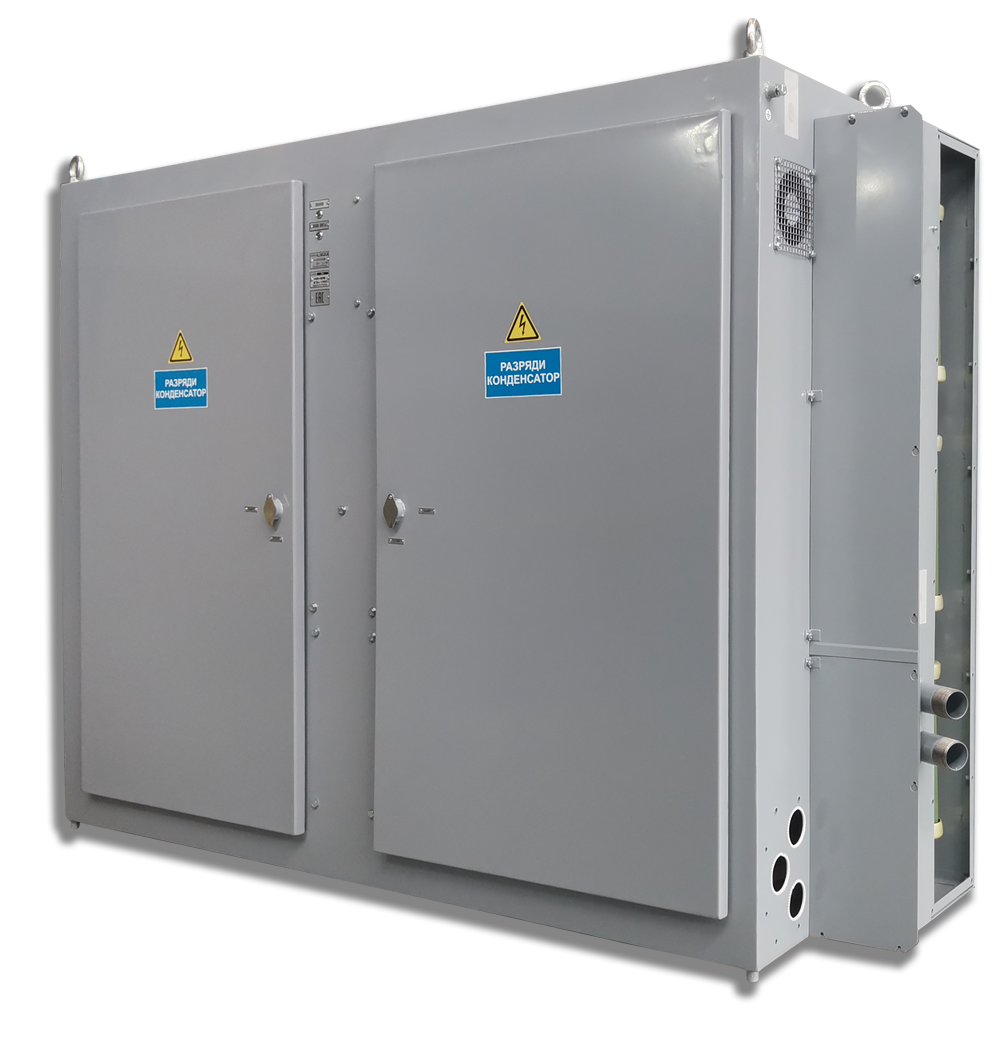

Конструктивно ПВС-65-У1 состоит из шкафа преобразователя, имеющего габаритные размеры (BxLxH) 531 x 1982 x 1400 мм и шкафа реакторов с габаритными размерами (BxLxH) 300 x 906 x 300 мм.
Параметры выходных каналов высоковольтной части преобразователя ПВС-65-У1:
| Канал питания 450 В | |
| Напряжение, В | 450 |
| Ток, А | 80 |
| Мощность, кВт | 36 |
| Канал питания 160 В | |
| Напряжение, В | 160 |
| Ток, А | 125 |
| Мощность, кВт | 20 |
Параметры выходных каналов низковольтной части преобразователя ПВС-65-У1:
| Наименование параметра | Значение параметра | |
| Каналы 1,2 | Каналы 3, 4 | |
| Номинальное выходное напряжение, В | 220 | 220 |
| Диапазон регулирования напряжения, В | от 88 до 308 | - |
| Номинальный ток, А | 31,5 | 50 |
| Число фаз | 3 | 3 |
| Номинальная частота, Гц | 50 | 50 |
| Диапазон регулирования частоты, Гц | 20 - 70 | - |
| Номинальная выходная мощность, кВА | 12 | 19 |
| Закон регулирования | U/f =сonst | - |
| Вид выходного напряжения |
ШИМ, dU/dt < 500 В/мкс |
Синусоидальное |
| Погрешность поддержания напряжения, % | 5 | |
| Погрешность поддержания частоты, % | 1 | |
| Коэффициент мощности нагрузки | 0,9 | |
| Время отключения перегрузки по току, с | ||
| I/Iном=1,25, не более | 10 | |
| I/Iном=1,5, не более | 1 | |
| I/Iном=1,8, не более | мгновенно | |
| Допустимая несимметрия тока фаз, % | 40 | |
| Время отключения при несимметрии 50 %, с | 3 | |
| Канал 5 | ||
| Номинальное выходное напряжение, В | 110 | |
| Диапазон регулирования напряжения, В | от 77 до 143 | |
|
Максимальный ток, А, не более в том числе ток заряда АБ, А |
110 60± 2 |
|
|
Выходная длительная мощность, кВт, не более при питании от ВВЧ при питании от сети 3 х 380 В, 50 Гц |
15 13 |
|
Длительная выходная мощность преобразователя ПВС-65-У1 составляет 55 кВт, часовая - 65 кВт. Общий коэффициент полезного действия (КПД) при номинальном напряжении 3000В не менее 90%.
Преобразователь имеет ряд активных защит от:
- токов внутренних и внешних коротких замыканий;
- токов перегрузки;
- замыкания на корпус;
- перегрева;
- повышения высоковольтного напряжения питания;
- снижения напряжения питания цепей управления.
ПВС-65-У1 имеет систему диагностики аварийного состояния и индикацию в системе управления преобразователя конкретного вида аварии каждого из каналов. Система управления обеспечивает обмен оперативной и диагностической информацией с пультом управления вагона с применением интерфейса Ethernet по согласованному протоколу обмена.
В качестве основной элементной базы силовой части преобразователя использованы транзисторные модули IGBT и диодные сборки фирм «Mitsubishi» и «Semikron». При этом конструкция силовых блоков обеспечивает взаимозаменяемость различных модулей производства «Mitsubishi», «Semikron», «Fuji» », а так-же модулей российского производителя «Протон-Электротекс». Система управления, защиты, сигнализации и диагностики выполнена с использованием элементов микропроцессорной техники и программируемой логики, обеспечивающая реализацию заданных алгоритмов регулирования частоты и напряжения на выходах преобразователя, питающих асинхронные двигатели систем вентиляции и кондиционирования, стабилизацию выходных параметров нерегулируемых каналов постоянного и переменного тока, а также 2-х ступенчатый заряд аккумуляторной батареи.
