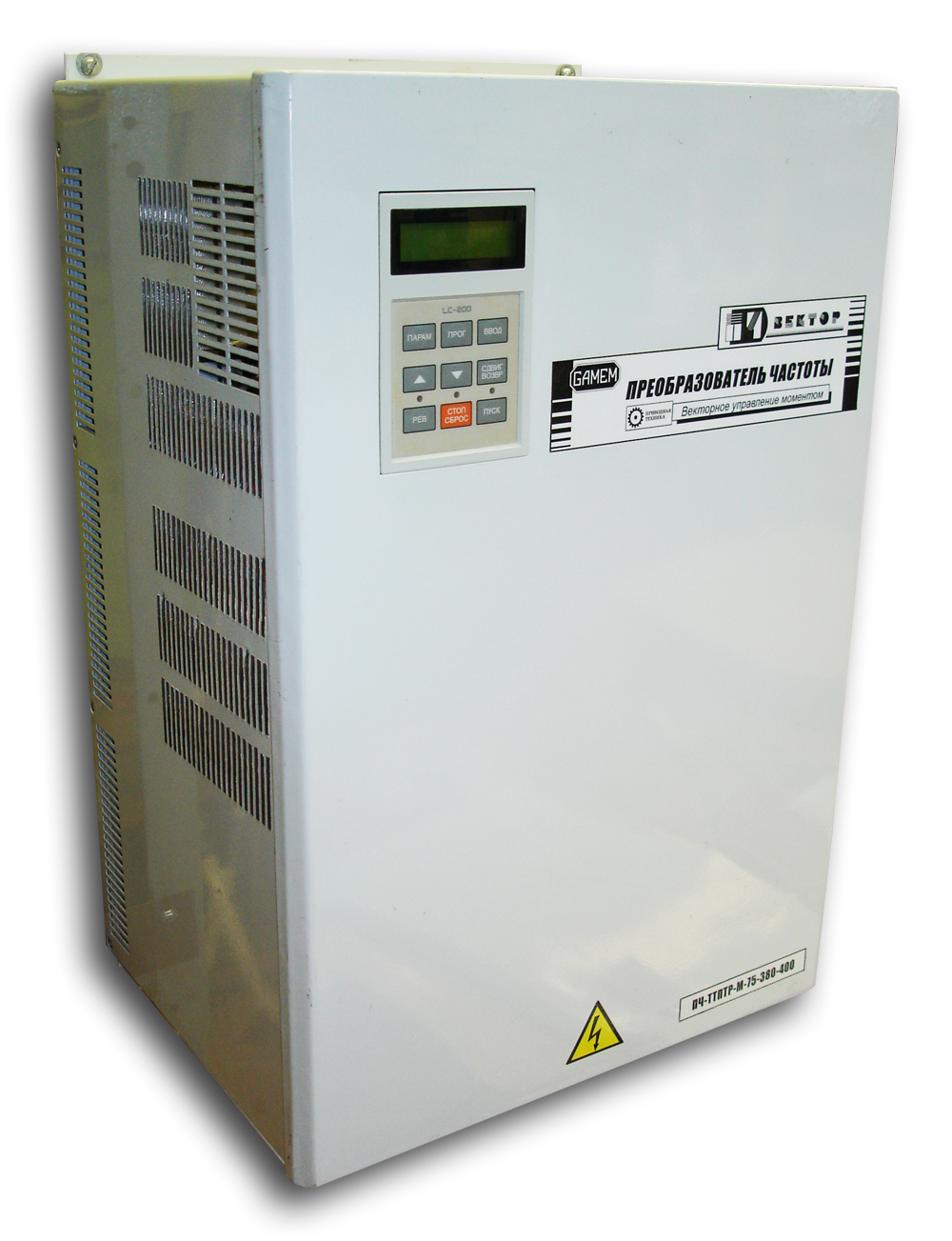

Преобразователи серии ПЧ-Вектор

ПЧ-ТТПТР-М-16-380-400

ПЧ-ТТПТР-М-32-380-400

 ПЧ-ТТПТР-М-75-380-400

  Серия преобразователей частоты типа ПЧ-Вектор разработана для асинхронных электродвигателей мощностью до 55 кВт.
 Микропроцессорная система управления преобразователей реализует векторное регулирование скорости с использованием дифференциальных уравнений динамики асинхронных электродвигателей и векторных соотношений и минимизирует амплитуду статорного тока при заданном моменте.
  Режим векторного управления обеспечивается как с датчиком скорости, так и без него с использованием математической модели.

  Отличительные особенности реализуемого в преобразователях типа ПЧ-Вектор принципа векторного управления моментом асинхронного двигателя:
-    существенное улучшение динамических характеристик привода;
-    минимизация частоты переключения силовых транзисторов модулей для заданных уровней гармонических составляющих тока и более полное использование напряжения источника питания;
-    учет насыщения электродвигателя и существенное увеличение перегрузочной способности электродвигателя в области низких скоростей.

  Преобразователи обеспечивают:
  Автоматическое определение параметров схемы замещения электродвигателя для оптимизации режимов работы контуров скорости и тока.
  Управление с местного или дистанционного пульта, в т.ч. от компьютера.
  Работу преобразователя в замкнутой системе регулирования заданного технологического параметра с использованием унифицированных датчиков давления, расхода, температуры и т.д.
  Возможность программирования потребителем параметров преобразователя и режимов работы электропривода.

  Необходимые виды защит элементов преобразователей и электродвигателей:
-    защиту от перегрузки по току силовых транзисторов;
-    защиту от недопустимого снижения напряжения питающей сети;
-    защиту от перенапряжений;
-    защиту от перегрева;
-    время-токовую защиту.

Достоинства преобразователей типа ПЧ-Вектор:
-    встроенные входные пуско-защитные аппараты;
-    встроенные фильтры радиопомех;
-    встроенные дроссели фильтра;
-    встроенные устройства динамического торможения с
-    тормозными резисторами.

Скачать описание pch_vector.pdf (3,94 Mb)
